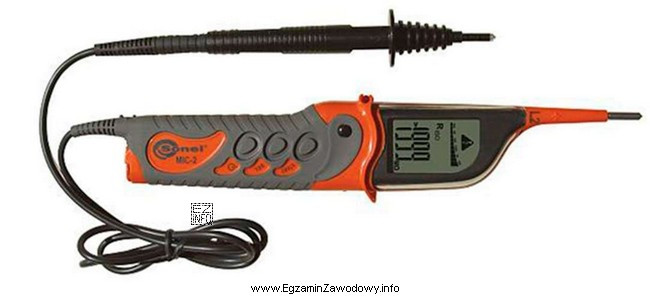

W instalacjach elektrycznych wykonuje się różne badania kontrolne, a każdy typ testu wymaga odpowiedniego przyrządu. Przyrząd przedstawiony na rysunku (typowy miernik rezystancji izolacji, często nazywany megomierzem) służy do oceny jakości izolacji przewodów i kabli.
Dlaczego poprawna jest "Rezystancję izolacji przewodów."?
Pomiar rezystancji izolacji polega na przyłożeniu do badanego obwodu napięcia probierczego i sprawdzeniu, jaki prąd upływu popłynie przez izolację. Im lepsza izolacja, tym większa rezystancja (mniejsze upływy). Taki test pozwala wykryć m.in. zawilgocenie, zabrudzenie, uszkodzenia mechaniczne izolacji lub starzenie materiału.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Impedancję pętli zwarcia." – to pomiar związany z oceną skuteczności samoczynnego wyłączenia zasilania. Wymaga miernika pętli zwarcia, który wykonuje pomiar metodą prądową i odnosi wynik do warunków zwarcia; nie jest to funkcja typowego megomierza.
- "Prąd różnicowy wyłącznika różnicowoprądowego." – to test działania RCD (np. prąd zadziałania i czasy). Wykonuje się go testerem RCD, który wytwarza kontrolowany prąd różnicowy. Megomierz nie służy do wymuszania i pomiaru prądu różnicowego w taki sposób.
- "Czas wyłączenia wyłączników instalacyjnych nadprądowych." – czasy zadziałania zabezpieczeń nadprądowych sprawdza się innymi metodami/przyrządami (testery wyzwalania, procedury pomiarowe), a nie miernikiem rezystancji izolacji. To inny mechanizm (charakterystyka czasowo-prądowa), niezwiązany bezpośrednio z pomiarem izolacji.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz przyrząd kojarzony z "MΩ" i napięciem probierczym, najczęściej chodzi o rezystancję izolacji. Jeśli pytanie dotyczy pętli zwarcia lub RCD, zwykle pojawiają się funkcje związane z prądem testowym, "loop" lub symboliką RCD.
