Wkładki topikowe (bezpieczniki topikowe) realizują przede wszystkim zabezpieczenie zwarciowe, a w zależności od doboru i warunków pracy mogą pośrednio ograniczać skutki przeciążeń, jednak w praktyce ochrona silnika przed długotrwałym przeciążeniem wymaga rozwiązania dostosowanego do prądu i charakteru rozruchu silnika.
W modernizowanym obwodzie zasilającym silnik trójfazowy typowym zamiennikiem wkładek topikowych jest wyłącznik silnikowy (ręczny wyłącznik do silników). To aparat, który:
- łączy funkcję zabezpieczenia przeciążeniowego (nastawianego na prąd znamionowy silnika) i zabezpieczenia zwarciowego,
- umożliwia odłączenie obwodu oraz szybkie ponowne załączenie po usunięciu przyczyny zadziałania,
- jest przeznaczony do obwodów silnikowych, gdzie występują prądy rozruchowe i specyficzne warunki pracy.

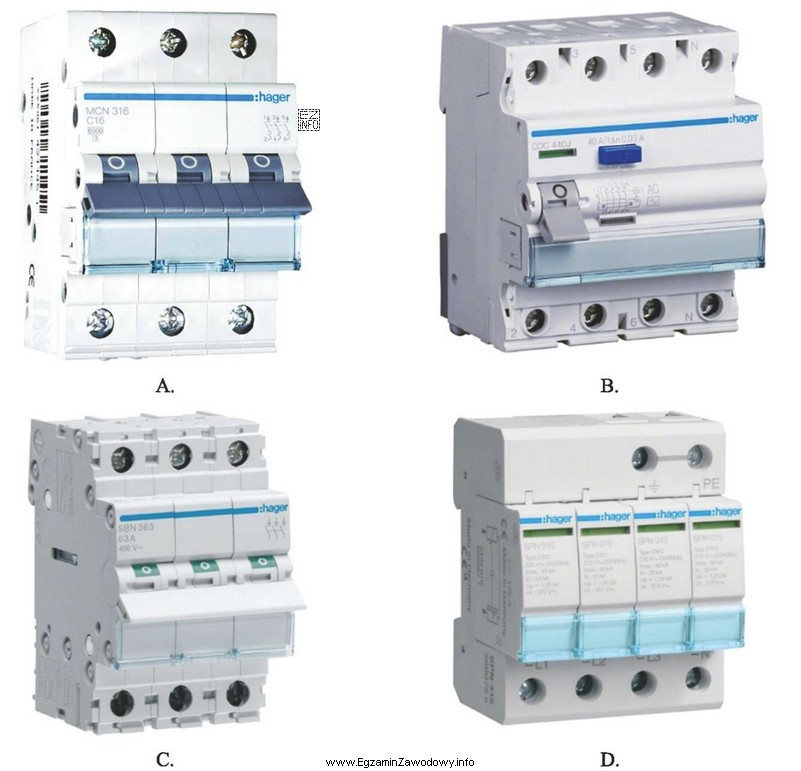

Dlaczego pozostałe typowe odpowiedzi bywają błędne?
- Wyłącznik różnicowoprądowy chroni głównie przed skutkami prądów upływu (porażenie/pożar od uszkodzeń izolacji), ale nie zastępuje zabezpieczenia nadprądowego silnika.
- Stycznik służy do łączenia/sterowania, lecz sam z siebie nie zapewnia ochrony przed przeciążeniem i zwarciem (wymaga zabezpieczeń towarzyszących).
- Sam wyłącznik instalacyjny (nadprądowy) może zabezpieczać przewody, ale nie zawsze zapewnia właściwą, nastawną ochronę przeciążeniową silnika i bywa dobierany inaczej niż aparat dedykowany do silników.
W praktyce egzaminacyjnej kluczowe jest rozpoznanie, że pytanie dotyczy obwodu silnikowego trójfazowego i zastąpienia bezpieczników topikowych aparatem wielokrotnego użytku, typowo przeznaczonym do ochrony silnika. To kieruje na wyłącznik silnikowy jako właściwy wybór.
