Prąd upływu w kablu energetycznym to niewielki prąd, który płynie poza torem roboczym (np. przez izolację do ziemi/ekranu lub pojemnościowo do otoczenia). Ponieważ są to wartości zwykle małe, kluczowe jest użycie przyrządu, który potrafi mierzyć prąd przemienny z odpowiednią czułością (często w mA) i jest przeznaczony do takich pomiarów.

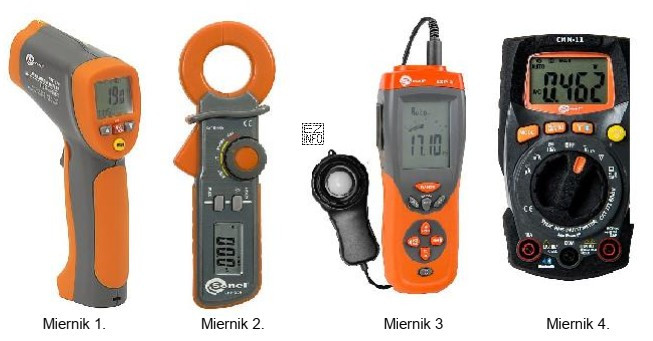

Dlatego poprawna jest odpowiedź: "Miernika 2." – w zestawie egzaminacyjnym odpowiada on przyrządowi właściwemu do pomiaru upływu prądu przemiennego (tj. dedykowanemu do pomiarów małych prądów AC). Pozostałe wskazane mierniki są niewłaściwe, jeśli nie umożliwiają pomiaru prądu upływu (np. są przeznaczone głównie do napięcia/rezystancji) albo mają zbyt małą rozdzielczość dla małych prądów.
Typowe powody błędnych wyborów:
- Mylenie prądu upływu z prądem obciążenia – zwykły pomiar dużych prądów nie rozwiązuje zadania, bo upływ jest znacznie mniejszy.
- Dobór niewłaściwego zakresu – nawet jeśli miernik mierzy prąd AC, może nie nadawać się do mA (wynik będzie "0" albo niestabilny).
- Pominięcie metody pomiaru – prąd upływu często mierzy się metodą obejmującą cały kabel (tak, by uchwycić składową niezrównoważoną), a nie na pojedynczym przewodzie roboczym.
Na egzaminie warto zapamiętać: do upływu AC szukaj przyrządu do małych prądów i właściwej metody (bezpiecznej i dającej rozdzielczość), a nie "pierwszego lepszego" miernika prądu.
