W projektach zagospodarowania terenu oznaczenia graficzne muszą jednoznacznie pokazać co ma się znaleźć w terenie i jaki jest status elementu (istnieje czy jest projektowane do wykonania). Norma PN-B-01027 porządkuje tę informację przez łączenie kilku cech znaku.

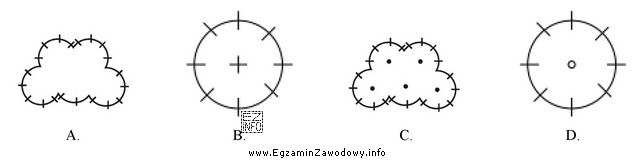

Jak odczytać symbol projektowanego drzewa iglastego?
- Kształt podstawowy: dla pojedynczego drzewa stosuje się koło. Obrys "chmurkowaty" odnosi się do grupy roślin (np. skupiny drzew/krzewów), więc nie pasuje do pytania o pojedyncze drzewo.
- Cechy obrysu (charakter rośliny): drzewa iglaste wyróżniają krótkie kreski (tzw. "wąsy") prostopadłe do obrysu. Brak takich kresek lub inny typ obrysu sugeruje inny rodzaj roślinności.
- Status elementu: element projektowany ma w środku krzyżyk (+), a element istniejący jest oznaczany innym znakiem centralnym (np. małym kółkiem).
Z połączenia tych reguł wynika, że poprawny znak to koło (pojedyncze drzewo) z kreskami na obwodzie (iglaste) i krzyżykiem w centrum (projektowane).
Dlaczego pozostałe propozycje są niepoprawne?
- Symbol o chmurkowatym obrysie (nawet z kreskami) odnosi się do grupy roślin, a nie do pojedynczego drzewa, więc nie spełnia warunku z pytania.
- Symbol koła z kreskami, ale z małym kółkiem w środku wskazuje na element istniejący, czyli do zachowania/inwentaryzacji, a nie do zaprojektowania i posadzenia.
- Warianty z dodatkowymi punktami/znakami w "chmurce" nie odpowiadają oznaczeniu pojedynczego projektowanego drzewa iglastego, tylko innym obiektom lub sposobom grupowania/charakteryzowania roślinności.
Wskazówka egzaminacyjna: zawsze czytaj symbol warstwowo: (1) czy to pojedynczy obiekt czy grupa, (2) jaki typ rośliny sugeruje obrys, (3) jaki jest status (projektowane/istniejące). Taka kolejność minimalizuje pomyłki między podobnymi znakami.
