KWALIFIKACJA INF8 - CZERWIEC 2023

PYTANIE NR 7.
Którego przyrządu należy użyć w celu zlokalizowania miejsca przerwania włókna światłowodowego w kablu optycznym?

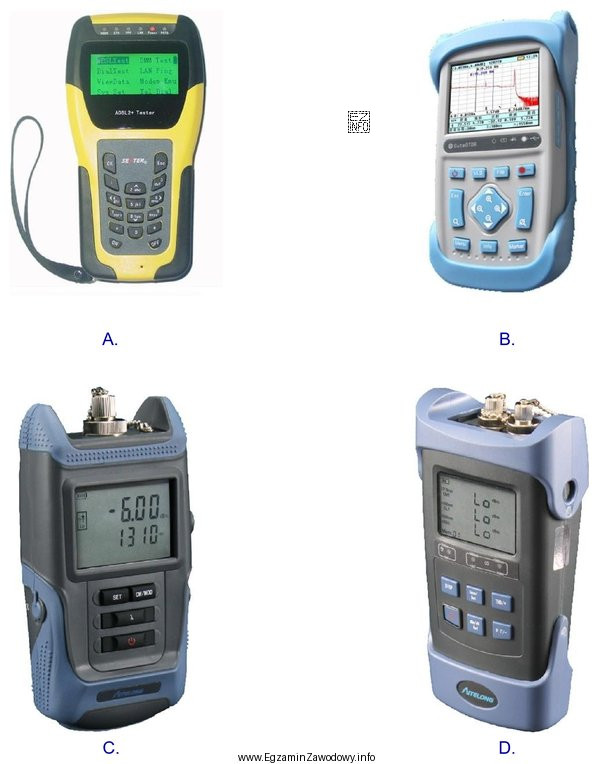

Ilustracja przedstawia cztery różne urządzenia pomiarowe, które mogą być używane w kontekście teleinformatyki, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do zlokalizowania miejsca przerwania włókna w kablu optycznym stosuje się reflektometr optyczny OTDR.
Urządzenie wysyła impuls świetlny i analizuje sygnał rozproszony/odbity, dzięki czemu wskazuje odległość do zdarzenia (np. przerwania) i przebieg tłumienia w funkcji długości.

Pełne wyjaśnienie:

W praktyce sieci światłowodowych "zlokalizowanie miejsca przerwania włókna" oznacza nie tylko potwierdzenie, że tor jest uszkodzony, ale przede wszystkim ustalenie odległości do miejsca awarii od punktu pomiarowego. Do tego celu służy reflektometr optyczny OTDR (Optical Time Domain Reflectometer).

OTDR działa w sposób zbliżony ideowo do reflektometrii w innych dziedzinach: wysyła do włókna krótkie impulsy światła i mierzy sygnał powracający (rozproszenie wsteczne oraz odbicia). Na podstawie czasu powrotu i poziomu sygnału tworzy wykres tłumienia w funkcji odległości, gdzie widoczne są zdarzenia w torze (złącza, spawy, silne refleksy) oraz gwałtowny spadek/przerwanie toru.

Dlaczego inne popularne przyrządy nie są najlepszym wyborem do tego konkretnego zadania?

  • Miernik mocy optycznej i źródło światła (zestaw do pomiaru tłumienności/OLTS) pozwalają ocenić całkowite tłumienie toru, ale zwykle nie wskażą, gdzie dokładnie jest przerwanie.
  • Lokalizator wizualny VFL (czerwony laser) bywa pomocny na krótkich odcinkach i przy widocznych nieszczelnościach/załamaniach, ale nie daje typowej, pewnej lokalizacji odległościowej dla dłuższych tras i nie zastępuje OTDR w diagnostyce odcinków sieciowych.
  • Mikroskop/sonda inspekcyjna złączy służy do oceny stanu czoła ferruli i czystości złączy, a nie do lokalizacji przerwania wzdłuż kabla.

Na egzaminie warto zapamiętać prostą regułę: gdy pytanie dotyczy miejsca uszkodzenia na długości toru (odległość, przebieg zdarzeń), właściwym narzędziem jest OTDR. Gdy dotyczy tłumienności całego toru, używa się źródła i miernika mocy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
OTDR (reflektometr optyczny) to przyrząd, który wysyła impulsy światła do włókna i analizuje sygnał powracający. Dzięki temu tworzy wykres toru w funkcji odległości i pozwala wskazać miejsca zdarzeń, np. spawy, złącza oraz przerwania włókna.
Przy przerwaniu toru na śladzie OTDR pojawia się charakterystyczny nagły spadek sygnału i "koniec włókna". Ponieważ oś pozioma to odległość, operator może odczytać, w jakiej odległości od punktu pomiaru występuje uszkodzenie.
Miernik mocy mierzy poziom sygnału na końcu toru (lub straty całkowite), ale zwykle nie podaje informacji, gdzie na trasie powstała awaria. Do lokalizacji punktu zdarzenia potrzebny jest pomiar rozłożony wzdłuż włókna, czyli OTDR.
VFL (wizualny lokalizator uszkodzeń) bywa skuteczny na krótkich odcinkach i przy uszkodzeniach, które "świecą" na czerwono przez powłokę. Nie jest jednak tak uniwersalny jak OTDR i często nie pozwala pewnie wyznaczyć odległości do przerwania na dłuższych trasach.
Typowo widać złącza i konektory (często zdarzenia refleksyjne), spawy (zwykle zdarzenia bezrefleksyjne), makrozgięcia oraz koniec włókna/przerwanie. Interpretacja wymaga rozróżnienia, czy zdarzenie powoduje odbicie, czy tylko dodatkowe tłumienie.
OTDR stosuje się, gdy potrzebna jest lokalizacja problemu i diagnostyka zdarzeń na trasie (gdzie, w jakiej odległości). OLTS (źródło + miernik mocy) wybiera się głównie do oceny całkowitej tłumienności toru w wymaganych długościach fali.
Najczęściej myli się "lokalizację" z "pomiarem poziomu mocy" i wybiera miernik mocy zamiast OTDR. Drugi błąd to automatyczne wskazanie VFL, bo jest popularny, mimo że pytanie zwykle dotyczy profesjonalnej lokalizacji odległościowej w kablu.
Warto umieć: nazwać typowe przyrządy światłowodowe (OTDR, miernik mocy, źródło, VFL, mikroskop), przypisać im zastosowania oraz rozumieć, że OTDR daje wykres i odległość do zdarzenia. Pomaga ćwiczenie na przykładowych śladach OTDR.
Mikroskop inspekcyjny pokazuje stan czoła złącza (brud, rysy, ubytki) i pozwala ocenić czystość przed wpięciem do toru. OTDR służy do analizy zdarzeń wzdłuż włókna i nie zastępuje oceny wizualnej powierzchni ferruli.
Znaczenie mają m.in. długość impulsu, zakres pomiarowy, czas uśredniania oraz tzw. martwe strefy. Zbyt krótki czas lub niewłaściwy impuls może utrudnić interpretację, a zbyt długi impuls pogarsza rozdzielczość zdarzeń blisko początku toru.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • Wikipedia: Optical time-domain reflectometer – https://en.wikipedia.org/wiki/Optical_time-domain_reflectometer (dostęp: 2026-03-02)
  • Fluke Networks: OTDR Basics (materiał edukacyjny) – https://www.flukenetworks.com/knowledge-base/optical-time-domain-reflectometer-otdr/otdr-basics (dostęp: 2026-03-02)
  • VIAVI Solutions: OTDR Fundamentals / Introduction to OTDR (materiał edukacyjny) – https://www.viavisolutions.com/en-us/literature/otdr-fundamentals-application-note-en.pdf (dostęp: 2026-03-02)

Materiały:

  • Instrukcje producentów reflektometrów OTDR (podstawy: zdarzenia, martwe strefy, zakres dynamiczny)
  • Materiały szkoleniowe z pomiarów światłowodowych (OTDR, OLTS, VFL, inspekcja złączy)
  • Dokumentacje kursowe/kwalifikacyjne dotyczące eksploatacji infrastruktury sieciowej w technologii światłowodowej
