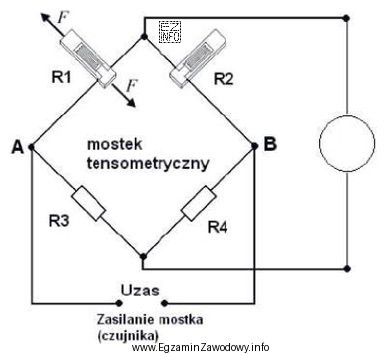

Mostek tensometryczny jest układem rezystancyjnym (odmiana mostka Wheatstone’a), w którym zmiana rezystancji tensometru(ów) powoduje niezrównoważenie mostka. Skutkiem tego na jego wyjściu pojawia się napięcie wyjściowe (często mierzone jako napięcie różnicowe między dwoma węzłami wyjściowymi). To napięcie jest sygnałem, który następnie bywa wzmacniany i przetwarzany w torze pomiarowym automatyki.
Dlatego właściwym przyrządem do pomiaru sygnału wyjściowego mostka jest "Woltomierza.", ponieważ woltomierz służy do pomiaru napięcia elektrycznego. W praktyce, ze względu na małą amplitudę sygnału, często używa się mierników o dużej impedancji wejściowej lub specjalizowanych przyrządów/torów pomiarowych, ale mierzona wielkość pozostaje napięciem.
Pozostałe odpowiedzi są typowymi "pułapkami" wynikającymi z pomylenia wielkości:
- "Watomierza." – watomierz mierzy moc (zależną od napięcia i prądu), a nie bezpośredni sygnał wyjściowy mostka. Do oceny działania mostka nie mierzy się w pierwszej kolejności mocy.
- "Omomierza." – omomierz mierzy rezystancję. Tensometr jest elementem rezystancyjnym, więc rezystancję można mierzyć przy diagnostyce, ale pytanie dotyczy sygnału wyjściowego mostka, którym jest napięcie, a nie rezystancja.
- "Amperomierza." – amperomierz służy do pomiaru prądu. W moście płyną prądy gałęziowe, jednak sygnał informacyjny "na wyjściu" jest standardowo traktowany jako napięcie niezrównoważenia.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się "wyjście" układu pomiarowego, najpierw ustal, jaka wielkość jest wyjściem (U, I, R, P), a dopiero potem dobierz przyrząd. W mostku Wheatstone’a/tensometrycznym wyjściem jest napięcie różnicowe.
