KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)



PYTANIE NR 4.

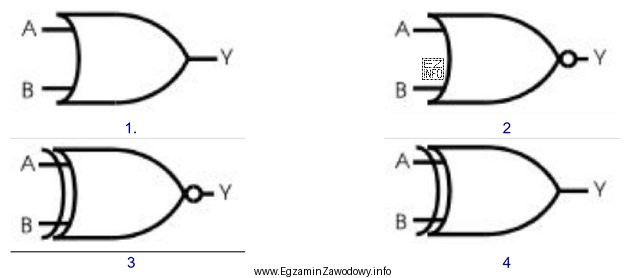

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie układu cyfrowego bramkę logiczną, której wyjście Y=1 tylko wtedy, gdy A = B?
Którego symbolu graficznego należy użyć, aby przedstawić
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Bramka XNOR (Exclusive NOR) jest bramką logiczną, której wyjście jest równe 1 tylko wtedy, gdy oba wejścia są równe (A = B). Symbol bramki XNOR to symbol bramki XOR z dodatkowym kółkiem na wyjściu, co oznacza negację. W przedstawionym pytaniu, poprawnym symbolem graficznym jest symbol numer 3, który przedstawia bramkę XNOR.
