KWALIFIKACJA ELM6 - STYCZEŃ 2025



PYTANIE NR 2.

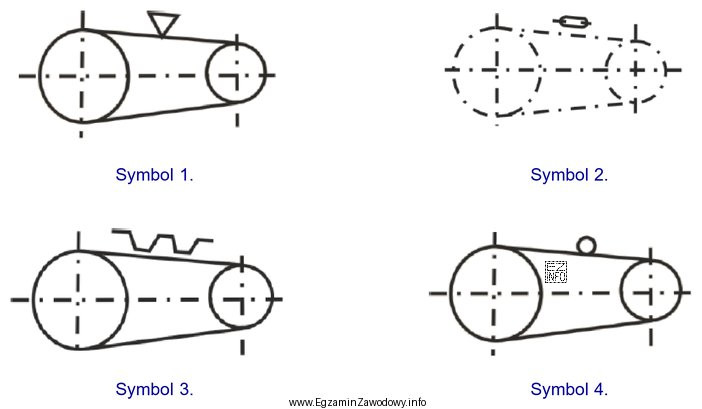

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie przekładnię z pasem klinowym?
Którego symbolu graficznego należy użyć, aby przedstawić
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawnym symbolem graficznym dla przekładni z pasem klinowym jest Symbol 1. Symbol ten przedstawia dwa koła połączone linią reprezentującą pas klinowy. Jest to oznaczenie zgodne z normami technicznymi dla tego typu przekładni, gdzie pas klinowy w postaci trójkątnego profilu biegnie wokół kół pasowych.
