KWALIFIKACJA ELE5 - STYCZEŃ 2025



PYTANIE NR 38.

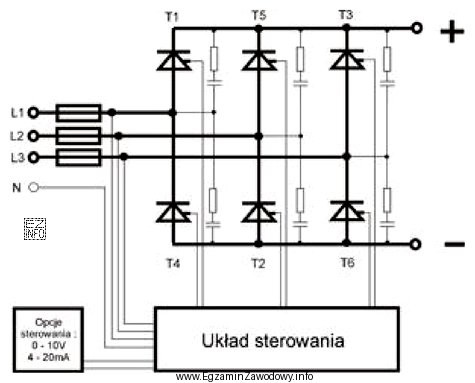

Którego typu wkładki bezpiecznikowe należy zastosować w półprzewodnikowym układzie energoelektronicznym przestawionym na schemacie?
Ilustracja przedstawia schemat układu energoelektronicznego, który może być częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wkładki typu gR stosuje się do ochrony elementów półprzewodnikowych w układach energoelektronicznych, ponieważ działają bardzo szybko i są przeznaczone do ograniczania skutków dużych prądów zwarciowych. Pozostałe typy wkładek są przewidziane do innych grup odbiorników i nie zapewniają właściwej ochrony półprzewodników.

Pełne wyjaśnienie:

W układach energoelektronicznych (np. prostowniki, falowniki, układy tyrystorowe) elementy półprzewodnikowe są szczególnie wrażliwe na skutki zwarć i bardzo dużych prądów narastających w krótkim czasie. Dlatego dobiera się wkładki topikowe przeznaczone specjalnie do ochrony półprzewodników, czyli takie, które:

  • szybko przerywają prąd zwarciowy,
  • ograniczają energię przepuszczoną do chronionego elementu,
  • są klasyfikowane jako rozwiązania dedykowane dla torów z elementami energoelektronicznymi.

Odpowiedzią spełniającą to wymaganie jest gR. Ten typ wkładek jest kojarzony z zastosowaniami półprzewodnikowymi, gdzie liczy się bardzo szybkie działanie i skuteczna ochrona elementów mocy przed uszkodzeniem.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • aM – oznaczenie spotykane przy doborze zabezpieczeń silników; nie jest to typ dedykowany do ochrony elementów półprzewodnikowych, więc w energoelektronice może nie zapewnić właściwych parametrów ochrony.
  • gTr – wskazuje na zastosowania transformatorowe; dobór do transformatorów kieruje się innymi wymaganiami niż ochrona półprzewodników.
  • gB – nie jest standardowym wyborem do ochrony półprzewodników w typowych zadaniach egzaminacyjnych z energoelektroniki; przy takim układzie oczekuje się wkładki oznaczanej jako dedykowana do półprzewodników.

Wskazówka egzaminacyjna: jeżeli w treści pojawia się "układ półprzewodnikowy/energoelektroniczny", szukaj wkładek szybkich przeznaczonych do półprzewodników, a nie typów charakterystycznych dla silników lub transformatorów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza typ wkładki bezpiecznikowej gR?
Oznaczenie gR dotyczy wkładek topikowych przeznaczonych do ochrony elementów półprzewodnikowych w energoelektronice. W praktyce kojarzy się je z bardzo szybkim działaniem przy zwarciach i ograniczaniem skutków dużych prądów, aby nie uszkodzić diod, tyrystorów czy tranzystorów mocy.
Dlaczego półprzewodniki wymagają innych wkładek niż silniki?
Elementy półprzewodnikowe mogą ulec zniszczeniu w bardzo krótkim czasie podczas zwarcia, więc potrzebują wkładek o charakterystyce dedykowanej do szybkiego odcięcia i ograniczenia energii. Silniki mają inną przeciążalność i inne prądy rozruchowe, dlatego stosuje się dla nich inne rozwiązania zabezpieczeniowe.
Jak rozpoznać w zadaniu, że chodzi o wkładkę do energoelektroniki?
Szukaj słów kluczowych: układ półprzewodnikowy, energoelektroniczny, falownik, prostownik, tyrystor, dioda, tranzystor mocy. Jeśli zadanie dotyczy takich elementów, najczęściej oczekuje się wkładki dedykowanej do ich ochrony, a nie wkładki typowej dla transformatora lub silnika.
Jakie urządzenia w praktyce zabezpiecza się wkładkami gR?
Wkładki gR spotyka się m.in. w zabezpieczeniach torów mocy w falownikach napędowych, zasilaczach dużej mocy, prostownikach oraz układach z tyrystorami. Celem jest ochrona drogich modułów półprzewodnikowych przed skutkami zwarć w obwodzie DC lub AC.
Czy wkładka aM nadaje się do ochrony elementów półprzewodnikowych?
Nie jest to typ kojarzony jako podstawowy wybór do ochrony półprzewodników. aM częściej wiąże się z zabezpieczeniami obwodów silnikowych, gdzie istotne są inne warunki pracy (np. rozruch). W energoelektronice zwykle wymaga się wkładek dedykowanych do półprzewodników, np. gR.
Co oznacza, że wkładka jest "pełnozakresowa"?
W uproszczeniu oznacza to, że wkładka może zapewniać ochronę w szerszym zakresie prądów (np. zarówno przy przeciążeniach, jak i zwarciach) w ramach danej klasy. W zadaniach egzaminacyjnych ważniejsze jest rozróżnienie przeznaczenia: do półprzewodników stosuje się wkładki dedykowane, a do silników lub transformatorów inne typy.
Jakie są najczęstsze pomyłki przy doborze typu wkładki bezpiecznikowej?
Najczęściej myli się zastosowanie: wybiera się wkładkę "na pamięć" pod silniki (aM) albo pod transformator (gTr), mimo że w treści jest układ półprzewodnikowy. Druga pomyłka to traktowanie wszystkich wkładek jako równoważnych, bez zwracania uwagi na to, że energoelektronika wymaga specjalnej ochrony.
Kiedy w układach energoelektronicznych stosuje się zabezpieczenia topikowe?
Stosuje się je wtedy, gdy trzeba niezawodnie przerwać prąd zwarciowy i ograniczyć skutki uszkodzeń w torze mocy (np. w gałęziach z modułami półprzewodnikowymi). W praktyce to element ochrony, który ma zadziałać szybko i selektywnie, aby nie dopuścić do zniszczenia elektroniki mocy.
Jakie oznaczenia warto umieć na egzamin z wkładek bezpiecznikowych?
Warto znać oznaczenia i ich przeznaczenie: typy ogólnego zastosowania oraz typy dedykowane (np. do silników, transformatorów i półprzewodników). Na egzaminie kluczowe jest dopasowanie wkładki do odbiornika z treści zadania, a nie samo rozpoznanie symbolu bez kontekstu.
Jak podejść do zadań, które odwołują się do schematu układu?
Najpierw nazwij, co jest na schemacie: czy w torze są elementy półprzewodnikowe (np. diody, tyrystory, moduły falownika). Potem dobierz zabezpieczenie zgodne z przeznaczeniem. Jeśli schemat wskazuje na energoelektronikę, typ wkładki powinien być przeznaczony do ochrony półprzewodników.
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że pozostałe typy wkładek są przewidziane do innych grup odbiorników i nie zapewniają właściwej ochrony półprzewodników.

Źródła:

  • IEC 60269-4, Low-voltage fuses — Part 4: Supplementary requirements for fuse-links for the protection of semiconductor devices
  • Eaton Bussmann series – strona informacyjna o bezpiecznikach do ochrony półprzewodników (Semiconductor Fuses): https://www.eaton.com/us/en-us/catalog/fuses/semiconductor-fuses.html (dostęp: 2026-02-18)
  • Mersen – materiały produktowe/edukacyjne o bezpiecznikach ultraszybkich do półprzewodników (high speed / semiconductor protection): https://ep.mersen.com/en/products/fuses/semiconductor-protection-fuses (dostęp: 2026-02-18)

Materiały:

  • Karty katalogowe producentów wkładek topikowych (sekcje: semiconductor fuses / high speed fuses)
  • Podręczniki i skrypty z energoelektroniki dla techników (zagadnienie: zabezpieczenia elementów mocy)
  • Materiały dydaktyczne z aparatury elektrycznej niskiego napięcia (wkładki topikowe i ich zastosowania)
