KWALIFIKACJA INF8 - STYCZEŃ 2019



PYTANIE NR 3.

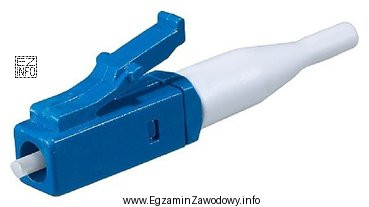

Którego typu złącze światłowodowe zostało przedstawione na rysunku?
Ilustracja przedstawia złącze światłowodowe typu LC, które jest używane w technologii teleinformatycznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze LC to małogabarytowe złącze światłowodowe typu SFF, zwykle z charakterystycznym zatrzaskiem podobnym do wtyku RJ-45 i często spotykane w wersji duplex. Od SC odróżnia je mniejszy rozmiar, a od FC i ST brak metalowego gwintu lub bagnetu.

Pełne wyjaśnienie:

Pytanie polega na rozpoznaniu typu złącza światłowodowego na podstawie wyglądu. W praktyce najpewniejszą metodą jest zwrócenie uwagi na mechanizm mocowania oraz gabaryt wtyku.

Odpowiedź "LC" jest właściwa dla złącza, które należy do grupy SFF (Small Form Factor). Typowe cechy rozpoznawcze LC to:

  • mały rozmiar w porównaniu z SC (złącze LC jest wyraźnie węższe),
  • zatrzask (mechanizm zapinania przypominający wtyk RJ-45),
  • częste występowanie jako duplex (dwa złącza obok siebie w jednej "parze" dla dwóch włókien).

Dlaczego pozostałe propozycje są nieprawidłowe w takim rozpoznaniu:

  • "SC" – to również popularne złącze z mechanizmem wsuwanym/zatrzaskowym, ale jest większe (2,5 mm ferula) i ma masywniejszą, prostokątną obudowę. Najczęstsza pomyłka wynika z podobieństwa ogólnej bryły, dlatego warto porównywać proporcje i szerokość wtyku.
  • "FC" – rozpoznaje się po metalowej, okrągłej obudowie i gwincie (wkręcanym pierścieniu). Jeśli na ilustracji nie widać gwintu ani metalowego korpusu, FC jest mało prawdopodobne.
  • "ST" – ma mocowanie bagnetowe (przekręcane, jak w BNC) i zwykle okrągły, metalowy przód. Brak bagnetu/metalowej tulei wskazuje, że to nie ST.

Wskazówka egzaminacyjna: w zadaniach "z rysunku" najpierw klasyfikuj po sposobie blokowania (zatrzask/bagnet/gwint), dopiero potem po wielkości i kształcie obudowy. To zmniejsza ryzyko pomyłek między LC i SC.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze LC w światłowodzie?
Złącze LC to małogabarytowe (SFF) złącze światłowodowe często używane w przełącznicach i modułach SFP. Rozpoznasz je po niewielkim rozmiarze i zatrzasku podobnym do wtyku RJ-45. Często występuje jako duplex, czyli dwa złącza połączone w parę.
Jak odróżnić LC od SC na zdjęciu złącza światłowodowego?
Najprościej porównać gabaryt i zatrzask. LC jest wyraźnie mniejsze i węższe, a SC większe i masywniejsze. Oba mogą mieć mechanizm wsuwany, więc kluczowe są proporcje obudowy i typowy "języczek" zatrzasku charakterystyczny dla LC.
Dlaczego złącze FC ma gwint i kiedy się je spotyka?
FC wykorzystuje gwintowane mocowanie, aby zapewnić stabilne, pewne połączenie (szczególnie w środowiskach o drganiach). Spotyka się je częściej w starszych instalacjach, aparaturze pomiarowej lub specjalistycznych zastosowaniach. Na rysunku zwykle widać metalowy, okrągły korpus i nakrętkę.
Co oznacza bagnet w złączu ST i jak go rozpoznać?
Bagnet to mocowanie na "wciśnij i przekręć" (jak w złączach BNC). W ST często widać metalowy, cylindryczny przód i element, który wymaga obrotu do zablokowania. Jeśli na ilustracji nie ma metalowego pierścienia i cech bagnetu, ST jest mało prawdopodobne.
Czy złącza LC mogą być simplex i duplex?
Tak. LC może występować jako simplex (pojedyncze włókno) albo duplex (dwa włókna połączone klipsem w jedną parę). Na egzaminach często pokazuje się wersję duplex, bo jest bardzo charakterystyczna w patchcordach do portów SFP oraz w panelach krosowych.
Jakie złącze jest najczęstsze w modułach SFP w przełącznikach?
W praktyce sieciowej bardzo często spotyka się LC, bo zajmuje mało miejsca i pasuje do większości wkładek SFP/SFP+. Dlatego w zadaniach z rozpoznawania złączy w kontekście switchy i transceiverów optycznych odpowiedź LC pojawia się regularnie.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu złączy światłowodowych?
Najczęstsze błędy to mylenie LC z SC przez patrzenie na kolor zamiast na rozmiar i zatrzask, oraz mylenie ST z FC, gdy na zdjęciu słabo widać mechanizm blokady. Dobra metoda to: najpierw typ mocowania (zatrzask/bagnet/gwint), potem gabaryt.
Czy kolor złącza światłowodowego zawsze mówi, jaki to typ złącza?
Nie. Kolor bywa związany z polerowaniem (np. UPC/APC) lub kodowaniem producenta, ale nie jest pewnym wyróżnikiem typu (LC/SC/FC/ST). W zadaniach egzaminacyjnych kolor może mylić, dlatego opieraj rozpoznanie na kształcie, rozmiarze i sposobie zatrzaskiwania.
Kiedy stosuje się złącza SC w sieciach światłowodowych?
SC jest nadal spotykane w przełącznicach, zakończeniach kabli i starszych systemach, gdzie liczy się solidne, proste złącze o większym rozmiarze. W nowych rozwiązaniach o dużej gęstości portów częściej wybiera się LC, ale SC wciąż jest powszechne w infrastrukturze.
Jak przygotować się do pytań o złącza światłowodowe na egzaminie?
Zbierz zestaw zdjęć LC/SC/FC/ST i ćwicz rozpoznawanie po 3 cechach: mechanizm blokady, kształt korpusu, gabaryt. Dodatkowo skojarz typowe zastosowania: LC z SFP, SC z panelami i zakończeniami, FC/ST ze starszymi lub specjalnymi instalacjami.
info

To pytanie poprawnie rozwiązuje 56% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Złącze LC to małogabarytowe złącze światłowodowe typu SFF, zwykle z charakterystycznym zatrzaskiem podobnym do wtyku RJ-45 i często spotykane w wersji duplex."

Źródła:

  • Fluke Networks – "Fiber Connector Types" (opis i porównanie LC/SC/ST/FC), https://www.flukenetworks.com/knowledge-base/fiber-optic-testing/fiber-connector-types (dostęp: 2026-03-02)
  • FS.com – "Fiber Optic Connector Types: LC vs SC vs ST vs FC" (zestawienie cech i zastosowań), https://community.fs.com/article/fiber-optic-connector-types.html (dostęp: 2026-03-02)
  • Corning Optical Communications – materiał informacyjny o złączach światłowodowych (opisy rodzin złączy i mechanizmów mocowania), https://www.corning.com/optical-communications/worldwide/en/home/resources/knowledge-center.html (dostęp: 2026-03-02)

Materiały:

  • Karty katalogowe i przewodniki producentów okablowania światłowodowego (identyfikacja złączy)
  • Materiały dydaktyczne o budowie toru optycznego (ferula, adapter, patchcord)
  • Ćwiczenia praktyczne z rozpoznawania złączy na zdjęciach i w laboratorium sieciowym
