PYTANIE NR 20.
Którego z narzędzi należy użyć do zaciskania złączy typu F, wykorzystywanych do łączenia kabli koncentrycznych w instalacjach telewizji kablowych, modemach kablowych oraz telewizji satelitarnej?

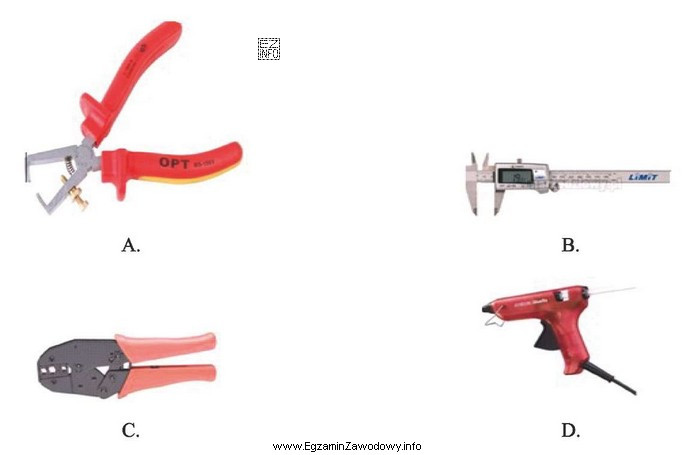

Ilustracja przedstawia cztery różne narzędzia, które mogą być używane w kontekście instalacji telewizji kablowej, modemów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącza typu F na kablach koncentrycznych wykonuje się narzędziem przeznaczonym do ich zaciskania (w praktyce: zaciskarką/praską, często kompresyjną).
Zapewnia ono właściwy docisk tulei złącza i powtarzalność połączenia, czego nie dają narzędzia ogólne ani same ściągacze izolacji.

Pełne wyjaśnienie:

Złącze typu F jest standardowym złączem stosowanym w torach koncentrycznych (TV kablowa, SAT, modemy kablowe). Aby połączenie było trwałe mechanicznie i poprawne elektrycznie, złącze musi zostać osadzone na kablu w kontrolowany sposób. W tym celu używa się zaciskarki/praski do złączy typu F (w zależności od konstrukcji złącza: do wersji zaciskanych lub kompresyjnych).

Dlaczego to właściwe narzędzie?

  • Zapewnia odpowiednią, powtarzalną siłę zacisku/kompresji tulei, dzięki czemu złącze nie luzuje się i nie obraca.
  • Minimalizuje ryzyko uszkodzenia dielektryka kabla oraz poprawia kontakt ekranu (oplot/folia) ze złączem.
  • Ułatwia zachowanie jakości ekranowania, co ma znaczenie dla odporności na zakłócenia i stabilności sygnału.

Dlaczego pozostałe typowe narzędzia nie są właściwe?

  • Ściągacz izolacji służy do przygotowania kabla (zdjęcia powłoki i odsłonięcia ekranu/żyły), ale nie wykonuje zacisku złącza.
  • Nożyk/obcinak pomaga dociąć przewód, jednak sam nie zapewnia mechanicznego zamocowania złącza.
  • Kombinerki lub szczypce uniwersalne nie mają dopasowanych matryc i nie gwarantują równomiernego docisku; mogą zdeformować złącze i pogorszyć parametry połączenia.

Na egzaminie warto zapamiętać zasadę: przygotowanie kabla wykonuje się ściągaczem/obcinakiem, a zaciśnięcie złącza – dedykowaną zaciskarką (często kompresyjną) do złączy F.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze typu F i gdzie się je stosuje?
Złącze typu F to popularne złącze do kabli koncentrycznych. Stosuje się je m.in. w instalacjach TV kablowej, telewizji satelitarnej oraz w torach sygnałowych modemów kablowych. Najczęściej spotkasz je przy gniazdach antenowych, rozgałęźnikach, multiswitchach i konwerterach SAT.
Jakie narzędzie jest potrzebne do zaciskania złączy F?
Do zaciskania używa się dedykowanej zaciskarki/praski do złączy F (często kompresyjnej, jeśli złącze jest kompresyjne). Takie narzędzie ma odpowiednie matryce i zapewnia powtarzalny docisk tulei, co poprawia trwałość i parametry połączenia w instalacji koncentrycznej.
Dlaczego nie wolno zaciskać złącza F kombinerkami?
Kombinerki nie mają dopasowanych gniazd i nie zapewniają równomiernego, kontrolowanego docisku. Łatwo zdeformować metalową tuleję, uszkodzić dielektryk kabla lub zrobić niestabilny styk ekranu. Skutkiem mogą być zakłócenia, większe tłumienie, a nawet okresowe zaniki sygnału.
Jak działa zaciskarka kompresyjna do złączy F?
Zaciskarka kompresyjna ściska elementy złącza w osi kabla, "dopychając" tuleję w kontrolowany sposób. Dzięki temu złącze mocno trzyma się kabla, a ekran ma dobry kontakt z korpusem złącza. To rozwiązanie zwykle daje lepszą powtarzalność niż metody prowizoryczne.
Jak przygotować kabel koncentryczny przed założeniem złącza F?
Najpierw przytnij kabel prostopadle, a potem zdejmij zewnętrzną izolację na odpowiednią długość, odsłoń ekran (oplot/folię) i dielektryk tak, by żyła środkowa miała właściwy występ. Do tego używa się ściągacza izolacji/strippera, a dopiero później zaciskarki do wykonania złącza.
Jakie są różnice między złączem F nakręcanym a kompresyjnym?
Złącze nakręcane montuje się przez wkręcenie na przygotowany kabel, bez użycia praski, ale wymaga dokładnego dopasowania średnicy kabla i bywa mniej odporne mechanicznie. Złącze kompresyjne wymaga zaciskarki, za to zwykle daje stabilniejsze mocowanie i powtarzalniejsze parametry ekranowania.
Czy do każdego kabla koncentrycznego pasuje to samo złącze F?
Nie. Złącza F dobiera się do średnicy i konstrukcji kabla (np. grubości izolacji, rodzaju ekranu). Złe dopasowanie może powodować luźne osadzenie, uszkodzenie dielektryka albo brak kontaktu ekranu. W praktyce dobiera się złącze pod konkretny typ przewodu (np. RG-6).
Jak sprawdzić, czy złącze F jest dobrze zaciśnięte?
Połączenie powinno być sztywne: złącze nie może się obracać ani zsuwać przy umiarkowanym pociągnięciu. Sprawdź też, czy oplot nie dotyka żyły środkowej (ryzyko zwarcia). W instalacjach warto dodatkowo ocenić poziom sygnału miernikiem lub obserwować stabilność odbioru.
Jakie błędy najczęściej robi się przy montażu złącza typu F?
Typowe błędy to: pozostawienie pojedynczych drucików oplotu przy żyle (zwarcie), zbyt krótkie/za długie odizolowanie, uszkodzenie dielektryka nożem, krzywe przycięcie kabla oraz użycie niewłaściwego złącza do średnicy przewodu. Częsty jest też brak dedykowanej zaciskarki.
Jak przygotować się do pytania egzaminacyjnego o złącza F?
Naucz się rozpoznawać: złącze F, kabel koncentryczny i podstawowe narzędzia (ściągacz izolacji, obcinak, zaciskarka/kompresor). Ćwicz kolejność prac: docięcie, odizolowanie, ułożenie ekranu, montaż złącza i kontrola. Na testach zwracaj uwagę na słowa "zaciskanie/kompresja".
