KWALIFIKACJA MEC3 - CZERWIEC 2015

Wyłączenie awaryjne (E-STOP) to funkcja bezpieczeństwa, która umożliwia możliwie szybkie zatrzymanie niebezpiecznych ruchów maszyny w sytuacji zagrożenia.

Nie służy do normalnego zatrzymywania procesu, tylko do reakcji w nagłym niebezpieczeństwie.

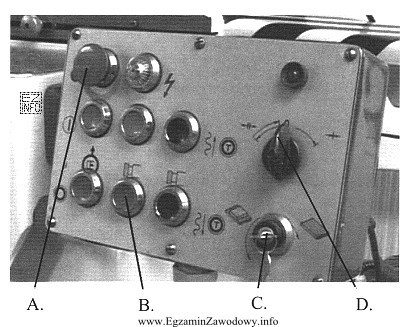

Najczęściej jest to wyraźnie oznaczony przycisk przeznaczony do zatrzymania awaryjnego, zwykle łatwo dostępny i odróżniony od innych elementów sterowania.

Na egzaminie kieruj się opisem funkcji: "awaryjne wyłączenie" = E-STOP, a nie zwykły STOP.

Zwykły STOP służy do zatrzymania roboczego i może działać zgodnie z logiką procesu (np. dokończenie cyklu, hamowanie kontrolowane).

STOP AWARYJNY jest środkiem bezpieczeństwa do sytuacji nagłych, gdy liczy się natychmiastowa reakcja.

Używa się go, gdy pojawia się bezpośrednie zagrożenie: zakleszczenie, wciągnięcie elementu, niekontrolowany ruch, ryzyko uderzenia lub zmiażdżenia.

Wtedy priorytetem jest szybkie zatrzymanie, a nie "prawidłowe zakończenie cyklu".

Nie zawsze musi oznaczać całkowite odcięcie zasilania; celem jest bezpieczne zatrzymanie ruchów stwarzających zagrożenie.

Dokładny sposób działania zależy od konstrukcji i projektu bezpieczeństwa maszyny, dlatego należy znać zasady z DTR i instrukcji stanowiskowej.

Najczęstszy błąd to utożsamienie "awaryjnego wyłączenia" ze zwykłym przyciskiem STOP albo z przełącznikiem trybu pracy.

Drugi błąd to wybór elementu regulacyjnego (pokrętła) tylko dlatego, że jest najbardziej widoczny, bez powiązania z funkcją bezpieczeństwa.

Przed uruchomieniem maszyny należy obejrzeć pulpit i otoczenie stanowiska, zlokalizować elementy bezpieczeństwa i zapoznać się z instrukcją obsługi/DTR.

W zakładach często obowiązuje instruktaż stanowiskowy, który wskazuje lokalizacje E-STOP i procedury reakcji.

Zazwyczaj jest na pulpicie sterowniczym oraz/lub w miejscach, gdzie operator może szybko sięgnąć w sytuacji zagrożenia.

Liczba i rozmieszczenie zależą od konstrukcji maszyny i analizy ryzyka, dlatego zawsze należy kierować się oznaczeniami i instrukcją.

Najpierw trzeba usunąć przyczynę zagrożenia i upewnić się, że uruchomienie jest bezpieczne.

Wznowienie pracy powinno odbywać się zgodnie z procedurą (np. odblokowanie E-STOP, reset, uruchomienie). Nie wolno traktować E-STOP jako normalnego sposobu zatrzymywania.

Ćwicz identyfikację podstawowych elementów: START, STOP, STOP AWARYJNY, przełączniki trybu, pokrętła regulacyjne oraz kontrolki.

Pomaga praca z ilustracjami pulpitów i z DTR maszyn. Ucz się po funkcji: co służy do regulacji, co do uruchomienia, a co do bezpieczeństwa.
