W obwodach silnikowych rozróżnia się głównie dwa typy stanów niebezpiecznych: zwarcia (bardzo duże prądy, szybkie zadziałanie) oraz przeciążenia (umiarkowanie podwyższony prąd utrzymujący się dłuższy czas, powodujący przegrzewanie uzwojeń). Pytanie dotyczy ochrony przed skutkami przeciążeń, więc właściwym doborem jest aparat, który mierzy "efekt cieplny" prądu w czasie.

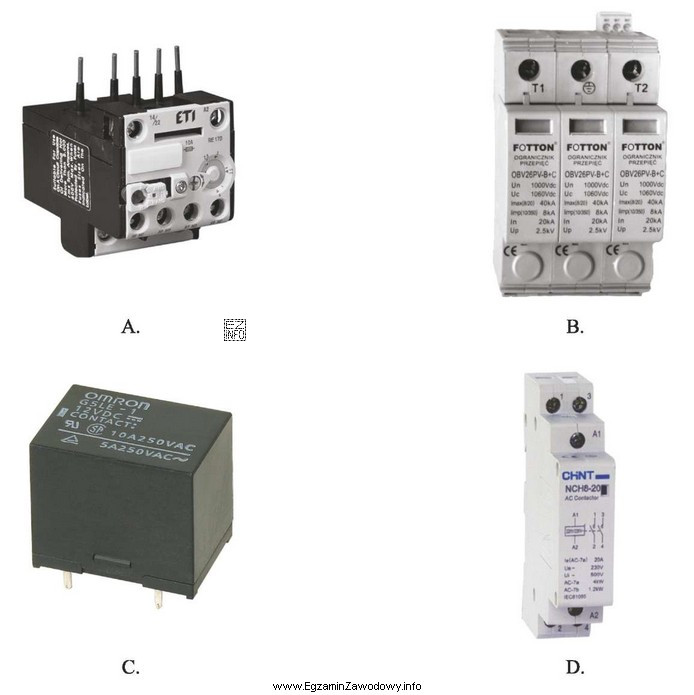

Przekaźnik termiczny (zabezpieczenie przeciążeniowe) działa na zasadzie nagrzewania elementu bimetalicznego lub równoważnego układu termicznego. Gdy prąd silnika przez pewien czas przekracza nastawę, przekaźnik wyzwala i najczęściej rozłącza obwód sterowania stycznika. Dzięki temu silnik zostaje odłączony zanim dojdzie do nadmiernego wzrostu temperatury uzwojeń, degradacji izolacji i trwałego uszkodzenia.
- Dlaczego to chroni przed przeciążeniem? Bo charakterystyka zadziałania jest czasowo-prądowa: im większe przeciążenie, tym szybciej zadziałanie, ale przy niewielkim przeciążeniu wymagany jest dłuższy czas – zgodnie z fizyką nagrzewania silnika.
- Dlaczego inne aparaty bywają mylące? Bezpieczniki lub wyłączniki nadprądowe dobrane typowo pod zwarcia zadziałają zbyt późno lub niepewnie przy przeciążeniu, a stycznik służy głównie do łączenia/sterowania, nie do ochrony termicznej uzwojeń.
- Na co uważać na egzaminie? Jeśli w treści pojawia się "przeciążenie", "przegrzanie", "długotrwały wzrost prądu" – szukaj zabezpieczenia przeciążeniowego (termicznego). Jeśli jest "zwarcie", "bardzo duży prąd", "natychmiastowe zadziałanie" – wtedy właściwe są zabezpieczenia zwarciowe.
W praktyce przekaźnik termiczny często współpracuje ze stycznikiem w rozruszniku silnikowym. Jego poprawna nastawa (zwykle względem prądu znamionowego silnika) ma kluczowe znaczenie: zbyt wysoka nie ochroni silnika, a zbyt niska będzie powodowała niepotrzebne wyłączenia podczas normalnej pracy.
