KWALIFIKACJA ELM6 - STYCZEŃ 2018



PYTANIE NR 4.

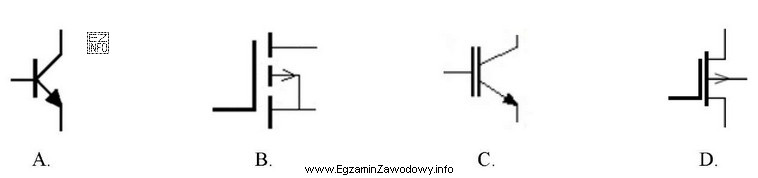

Którego z przedstawionych symboli graficznych należy użyć do narysowania na schemacie tranzystora IGBT?
Którego z przedstawionych symboli graficznych należy użyć
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny tranzystora IGBT jest charakterystyczny i zawiera elementy zarówno tranzystora bipolarnego, jak i polowego. Symbol przedstawiony w odpowiedzi C. zawiera diodę wewnętrzną oraz strukturę przypominającą tranzystor MOSFET, co jest typowe dla symbolu tranzystora IGBT.
