KWALIFIKACJA ELM6 - STYCZEŃ 2023



PYTANIE NR 38.
Którego z przetworników temperatury należy użyć w układzie mechatronicznym, jeżeli:
- elementem sensorycznym w układzie jest czujnik Pt 100,
- przetwornik będzie zasilany z zasilacza wewnętrznego sterownika PLC (24 V DC),
- wyjście przetwornika podłączone będzie do wejścia analogowego 4 do 20 mA sterownika,
- układ pomiarowy będzie zamontowany na zewnątrz hali produkcyjnej?

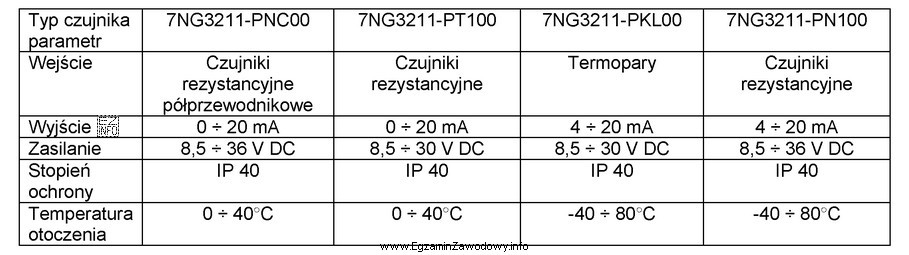

Ilustracja przedstawia tabelę z danymi technicznymi czterech typów przetworników temperatury oznaczonych kodami:
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
7NG3211-PN100 spełnia wszystkie wymagania: obsługuje czujniki rezystancyjne (Pt100), ma wyjście 4–20 mA zgodne z wejściem analogowym PLC, może być zasilany z 24 V DC (zakres zasilania obejmuje 24 V) oraz pracuje w szerokim zakresie temperatur otoczenia właściwym dla montażu na zewnątrz.

Pełne wyjaśnienie:

Dobór przetwornika temperatury w układzie mechatronicznym trzeba wykonać tak, aby jednocześnie spełnić wszystkie warunki z treści: typ czujnika, typ sygnału wyjściowego do PLC, dostępne zasilanie oraz warunki środowiskowe montażu.

  • Wejście: czujnik Pt100 jest czujnikiem rezystancyjnym (platynowym), więc przetwornik musi obsługiwać czujniki rezystancyjne. Opcje przeznaczone dla termopar nie będą zgodne z Pt100.
  • Wyjście: wejście analogowe sterownika wymaga sygnału 4–20 mA. Warianty, które mają wyjście 0–20 mA, nie spełniają wymagań interfejsu i mogą uniemożliwić poprawny pomiar lub diagnostykę pętli.
  • Zasilanie: przetwornik ma być zasilany z wewnętrznego zasilacza PLC 24 V DC, więc jego zakres zasilania musi obejmować 24 V (typowo podawany jako przedział napięć DC).
  • Temperatura otoczenia: montaż na zewnątrz hali produkcyjnej oznacza narażenie na ujemne temperatury oraz większe wahania. Dlatego wymagany jest przetwornik o szerokim dopuszczalnym zakresie temperatury otoczenia, a nie tylko "halowy" zakres typu 0–40°C.

Odpowiedź "7NG3211-PN100" jest poprawna, bo łączy: wejście dla czujników rezystancyjnych (zgodne z Pt100), wyjście 4–20 mA, zasilanie obejmujące 24 V DC oraz zakres temperatur otoczenia odpowiedni do pracy na zewnątrz.

Pozostałe odpowiedzi odpadają z konkretnych powodów: "7NG3211-PT100" oraz "7NG3211-PNC00""7NG3211-PKL00"

Wskazówka egzaminacyjna: przy doborze aparatury nie sugeruj się samą nazwą/kodem. Najpierw "odhacz" cztery pola: wejście, wyjście, zasilanie, środowisko. Dopiero opcja spełniająca komplet kryteriów może być poprawna.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak dobrać przetwornik temperatury do czujnika Pt100 i wejścia 4–20 mA PLC?
Sprawdź cztery rzeczy: wejście (musi obsługiwać czujniki rezystancyjne Pt100), wyjście (dokładnie 4–20 mA), zasilanie (zakres obejmuje 24 V DC z PLC) oraz temperaturę otoczenia (dla montażu na zewnątrz wymagana jest praca przy ujemnych temperaturach).
Dlaczego 4–20 mA jest lepsze niż 0–20 mA w automatyce przemysłowej?
W 4–20 mA wartość 4 mA oznacza dolny próg pomiaru, a 0 mA zwykle wskazuje awarię (np. przerwanie pętli). Dzięki temu łatwiej diagnozować uszkodzenia okablowania. Dodatkowo pętla prądowa jest odporna na zakłócenia i sprawdza się na dłuższych przewodach.
Co oznacza Pt100 w czujnikach temperatury?
Pt100 to platynowy czujnik rezystancyjny temperatury (RTD). Liczba "100" odnosi się do rezystancji 100 Ω w temperaturze 0°C. Jest popularny w przemyśle ze względu na stabilność i dokładność. Do współpracy potrzebuje przetwornika lub wejścia PLC obsługującego czujniki rezystancyjne.
Jakie parametry przetwornika muszą pasować do wejścia analogowego PLC 4–20 mA?
Najważniejsze jest, aby przetwornik miał wyjście 4–20 mA (a nie 0–20 mA lub 0–10 V). Dodatkowo trzeba zweryfikować zasilanie (czy obejmuje 24 V DC) oraz sposób podłączenia. W praktyce liczy się też dopuszczalny zakres temperatur otoczenia i odporność na warunki montażu.
Dlaczego montaż przetwornika na zewnątrz wpływa na wybór modelu?
Na zewnątrz występują większe wahania temperatury, w tym ujemne wartości zimą. Jeśli przetwornik ma dopuszczalną temperaturę otoczenia tylko 0–40°C, może działać nieprawidłowo lub ulec uszkodzeniu. Dlatego dobiera się modele o szerszym zakresie pracy, np. sięgającym wartości ujemnych.
Czy przetwornik z napisem "PT100" w kodzie zawsze ma wyjście 4–20 mA?
Nie. Oznaczenie sugeruje typ wejścia (zgodność z czujnikiem Pt100), ale nie przesądza o standardzie wyjścia. W praktyce spotyka się wersje z wyjściem 0–20 mA, 4–20 mA lub napięciowym. Na egzaminie trzeba zawsze sprawdzić w danych technicznych wiersz "Wyjście".
Jak rozpoznać, że przetwornik jest do termopar, a nie do Pt100?
W danych technicznych wiersz "Wejście" wskazuje typ czujnika: "termopary" oznacza wejście napięciowe z termopar (np. typu K/J), a "czujniki rezystancyjne" oznacza RTD, takie jak Pt100. Jeżeli w zadaniu jest Pt100, wybieraj wyłącznie wersje z wejściem dla czujników rezystancyjnych.
Jakie błędy najczęściej popełnia się przy doborze przetwornika temperatury do PLC?
Najczęstsze pomyłki to: wybór wyłącznie po nazwie (bez sprawdzenia wyjścia), pominięcie temperatury otoczenia (szczególnie przy montażu zewnętrznym) oraz założenie, że każde urządzenie zasilane z 24 V DC ma identyczne wymagania. Pomaga lista kontrolna: wejście–wyjście–zasilanie–środowisko.
Kiedy stosuje się przetwornik 0–20 mA zamiast 4–20 mA?
0–20 mA spotyka się w prostszych aplikacjach, gdzie nie wymaga się diagnostyki przerwy pętli i gdzie standard wejść urządzenia nadrzędnego jest właśnie 0–20 mA. W wielu systemach przemysłowych preferuje się jednak 4–20 mA ze względu na łatwiejsze wykrywanie uszkodzeń i większą "odporność" eksploatacyjną.
Jak przygotować się do zadań egzaminacyjnych o doborze przetworników i czujników?
Ćwicz czytanie tabel katalogowych: identyfikuj wiersze "Wejście", "Wyjście", "Zasilanie", "Temperatura otoczenia" i sprawdzaj zgodność z wymaganiami PLC. Ucz się standardów sygnałów (4–20 mA, 0–10 V) oraz typów czujników (Pt100, termopary). Na egzaminie rób "odhaczanie" warunków jeden po drugim.
