Łącznik schodowy służy do sterowania jednym odbiornikiem (najczęściej punktem oświetleniowym) z dwóch różnych miejsc. Z punktu widzenia schematu jest to przełącznik, a nie zwykły włącznik: jego styk ruchomy (wspólny) może połączyć się z jednym z dwóch styków stałych.

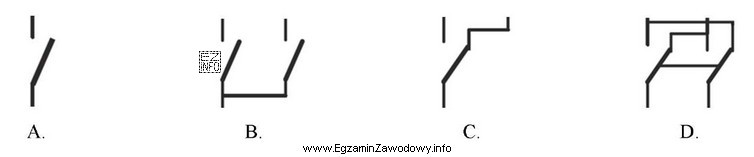

Dlatego na schemacie wielokreskowym właściwy jest symbol odpowiadający zestykowi przełącznemu (SPDT). Rozpoznasz go po tym, że ma trzy punkty przyłączeniowe: jeden "wspólny" oraz dwa wyjścia, między którymi następuje przełączenie. To dokładnie odzwierciedla działanie łącznika schodowego w obwodzie z dwoma przewodami korespondencyjnymi.
Dlaczego pozostałe symbole nie pasują?
- Symbol z pojedynczym stykiem zwiernym odpowiada typowemu łącznikowi jednobiegunowemu (dwa zaciski). Taki element tylko rozłącza/złącza jeden tor i nie ma funkcji przełączania na dwa wyjścia.
- Symbol przedstawiający dwa tory przełączane jednocześnie może odpowiadać rozwiązaniom wielotorowym (np. odmianom osprzętu do sterowania dwoma obwodami), ale nie jest to klasyczny, pojedynczy przełącznik SPDT do układu schodowego.
- Symbol z "krzyżowaniem" połączeń odnosi się do łącznika krzyżowego, używanego do rozbudowy sterowania na trzy i więcej miejsc. Ma on inną funkcję: zamienia pary przewodów korespondencyjnych, a nie przełącza wspólny styk na jedno z dwóch wyjść.
Wskazówka egzaminacyjna: jeśli element ma działać jak "wybór jednej z dwóch dróg" (przełączenie), szukaj symbolu przełącznego. Jeśli ma tylko "włączyć/wyłączyć" jeden tor, będzie to symbol styku zwiernego.
