KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2023



PYTANIE NR 7.

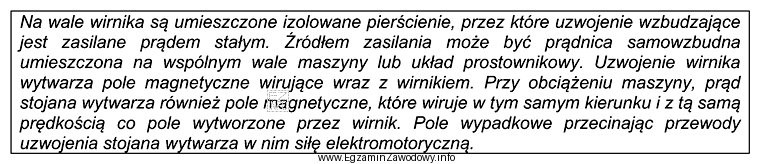

Której maszyny elektrycznej dotyczy opis w ramce?
Ilustracja przedstawia fragment tekstu związanego z maszynami elektrycznymi, w szczególności z generatorem synchronicznym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wskazanie "Generatora synchronicznego" jest zasadne, gdy opis w ramce odnosi się do cech typowych dla maszyny synchronicznej: wzbudzenia prądem stałym wirnika, pracy z prędkością synchroniczną (bez poślizgu) oraz braku komutatora.
Pozostałe odpowiedzi pasują do maszyn DC lub silnika indukcyjnego klatkowego.

Pełne wyjaśnienie:

W tego typu zadaniach rozpoznaje się maszynę elektryczną na podstawie zestawu cech podanych w opisie (ramce). Odpowiedź "Generatora synchronicznego" jest poprawna, jeżeli opis wskazuje na właściwości charakterystyczne dla generatora/prądnicy synchronicznej, takie jak:

  • wzbudzenie wirnika prądem stałym (oddzielny układ wzbudzenia, często doprowadzenie prądu do uzwojenia wirnika),
  • prędkość synchroniczna związana z częstotliwością i liczbą biegunów; w stanie ustalonym brak poślizgu,
  • brak komutatora (w przeciwieństwie do maszyn prądu stałego),
  • praca jako źródło energii elektrycznej w układach energetycznych (typowo sprzężenie z turbiną/parą/wodą lub silnikiem spalinowym).

Dlaczego pozostałe odpowiedzi są niepoprawne w takim rozpoznaniu:

  • Odpowiedź "Silnika prądu stałego." nie pasuje, gdy opis dotyczy pracy generatorowej i/lub cech synchronicznych. Silnik DC jest maszyną komutatorową i jego opis zwykle zawiera elementy typu szczotki/komutator oraz zasady regulacji prędkości/napięcia charakterystyczne dla DC.
  • Odpowiedź "Prądnicy prądu stałego." byłaby trafna, gdyby opis wskazywał na komutator i generowanie napięcia stałego bez stosowania prostownika. Jeśli opis mówi o zjawiskach typowych dla synchronicznych (prędkość synchroniczna, wzbudzenie wirnika w maszynie AC), to nie jest to prądnica DC.
  • Odpowiedź "Silnika klatkowego." dotyczy silnika indukcyjnego asynchronicznego. Jego typowymi wyróżnikami są klatka wirnika i poślizg (prędkość wirnika mniejsza od synchronicznej w pracy silnikowej). To nie odpowiada klasycznemu opisowi generatora synchronicznego.

Wskazówka egzaminacyjna: nie opieraj się na jednym słowie z opisu. Zawsze sprawdź, czy występują cechy rozróżniające klasy maszyn: komutator vs brak komutatora, poślizg vs prędkość synchroniczna, rodzaj wzbudzenia i sposób wytwarzania napięcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest generator synchroniczny?
Generator synchroniczny (prądnica synchroniczna) to maszyna prądu przemiennego, w której wirnik wytwarza pole magnetyczne (zwykle z wzbudzenia prądem stałym), a stojan ma uzwojenie, w którym indukuje się napięcie AC. W pracy ustalonej obraca się z prędkością synchroniczną.
Jak rozpoznać w opisie prądnicę synchroniczną na egzaminie?
Szukaj cech: wzbudzenie wirnika prądem stałym, praca z prędkością synchroniczną, brak informacji o komutatorze oraz odniesień do współpracy z siecią i regulacji napięcia. Pojedyncza cecha nie wystarcza — liczy się zestaw.
Dlaczego generator synchroniczny nie ma komutatora?
Komutator jest typowy dla maszyn prądu stałego, bo mechanicznie "prostuje" napięcie w wirniku. Generator synchroniczny wytwarza napięcie przemienne w uzwojeniach stojana, więc nie potrzebuje komutacji mechanicznej. Wzbudzenie wirnika realizuje się innym sposobem (np. układem wzbudzenia).
Jaka jest różnica między prądnicą prądu stałego a synchroniczną?
Prądnica prądu stałego zwykle ma komutator i szczotki oraz daje napięcie DC bez prostownika. Prądnica synchroniczna daje napięcie AC w stojanie, a wirnik ma wzbudzenie (często DC) i pracuje z prędkością synchroniczną. Różnią się budową i zasadą wytwarzania napięcia.
Czy silnik klatkowy może być pomylony z generatorem synchronicznym?
Tak, gdy uczeń kojarzy "maszyny AC" jako jedną grupę. Silnik klatkowy (asynchroniczny) ma poślizg i wirnik w postaci klatki, a nie wzbudzany wirnik jak w synchronicznej. Jeśli w opisie pojawia się poślizg lub klatka, to nie jest generator synchroniczny.
Jakie elementy budowy najczęściej wskazują na maszynę prądu stałego?
Najbardziej charakterystyczne są komutator i szczotki. W opisach maszyn DC często pojawiają się też informacje o obwodzie twornika, biegunach, iskrzeniu na komutatorze czy sposobach regulacji. Jeśli opis podkreśla komutator, odpowiedzi o maszynie synchronicznej są zwykle błędne.
Kiedy generator synchroniczny pracuje z prędkością synchroniczną?
W typowej pracy ustalonej generator synchroniczny obraca się z prędkością synchroniczną wynikającą z częstotliwości i liczby biegunów. W zadaniach egzaminacyjnych jest to cecha odróżniająca od maszyn asynchronicznych, w których występuje poślizg (różnica między prędkością wirnika a synchroniczną).
Jakie są typowe zastosowania generatorów synchronicznych w energetyce?
Najczęściej pracują jako generatory w elektrowniach i elektrociepłowniach, sprzężone z turbinami (parowymi, wodnymi) lub innymi napędami. Są podstawowymi źródłami energii w systemie elektroenergetycznym, bo umożliwiają wytwarzanie mocy czynnej i regulację napięcia (mocy biernej) poprzez wzbudzenie.
Co oznacza wzbudzenie w generatorze synchronicznym?
Wzbudzenie to wytworzenie pola magnetycznego wirnika, najczęściej przez doprowadzenie prądu stałego do uzwojenia wirnika (lub zastosowanie wzbudzenia bezszczotkowego). Zmiana wzbudzenia wpływa na poziom napięcia i rozpływ mocy biernej, co jest ważne w pracy z siecią.
Jak nie dać się złapać na podobne odpowiedzi: prądnica i generator?
Traktuj "prądnicę" i "generator" jako nazwy funkcji (wytwarzanie energii), a nie automatycznie rodzaju prądu. Dopiero dalszy opis rozstrzyga, czy chodzi o DC (komutator) czy AC synchroniczną/asynchroniczną (wzbudzenie, poślizg, prędkość synchroniczna). Zawsze szukaj cech rozróżniających.
info

Około 25% zdających odpowiada poprawnie na to pytanie. bardzo trudne
