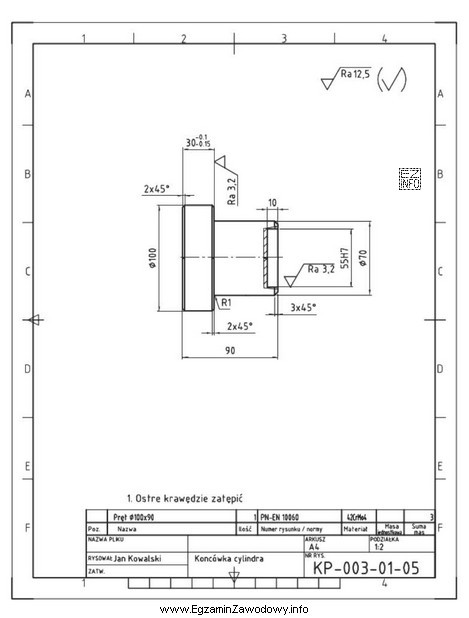

W praktyce mechanika-montera kluczowe jest rozróżnienie, jaki typ dokumentu masz przed sobą, bo od tego zależy, do czego możesz go użyć. Rysunek wykonawczy jest dokumentem konstrukcyjnym dla jednej części. Jego celem jest umożliwienie wykonania elementu i późniejszej kontroli jakości. Dlatego typowo zawiera: pełne wymiarowanie, tolerancje wymiarów i kształtu (jeżeli są wymagane), oznaczenia chropowatości, materiał, obróbkę cieplną/powłoki (jeśli przewidziane) oraz komplet widoków/przekrojów koniecznych do jednoznacznego odwzorowania geometrii.
Rysunek złożeniowy służy do montażu i przedstawia zespół (kilka części razem). Charakterystyczne są na nim: numeracja pozycji (odnośniki), czasem zestawienie części oraz informacje montażowe. Zwykle nie podaje się na nim pełnych danych wytwórczych każdej części, bo te znajdują się na rysunkach wykonawczych poszczególnych elementów.
Schemat kinematyczny nie jest rysunkiem konstrukcyjnym części ani zespołu w sensie wykonawczym. Upraszcza przedstawienie mechanizmu do elementów funkcjonalnych (np. członów, par kinematycznych) i pokazuje zależności ruchu, kierunki, połączenia i czasem przełożenia. Nie służy bezpośrednio do wytworzenia części.
Rysunek zabiegowy (operacyjny) należy do dokumentacji technologicznej. Wspiera realizację konkretnej operacji (np. obróbki, kontroli, montażu) i może akcentować bazowanie, kolejność czynności, parametry zabiegu lub cechy kontrolowane. Nie musi zawierać kompletnej definicji konstrukcyjnej części, tylko to, co istotne w danym kroku procesu.
Na egzaminie najbezpieczniej jest szukać zestawu cech: jeśli widzisz komplet danych do wykonania jednego elementu (wymiary, tolerancje, chropowatość, materiał) – wskazuje to na rysunek wykonawczy. Jeśli dominują odnośniki pozycji i przedstawienie wielu części razem – to typowe dla złożenia. Jeśli rysunek jest "symboliczny" i opisuje ruch, a nie geometrię – to schemat kinematyczny. Jeśli podkreśla etap procesu i bazowanie – to dokument operacyjny.
