KWALIFIKACJA BUD9 - CZERWIEC 2018



PYTANIE NR 36.

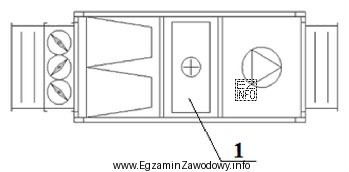

Który element centrali wentylacyjnej oznaczono na rysunku cyfrą 1?
Ilustracja przedstawia schemat techniczny centrali wentylacyjnej, który jest używany w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nagrzewnica w centrali wentylacyjnej to element służący do podgrzewania powietrza nawiewanego. Na rysunkach technicznych jest zwykle przedstawiana jako wymiennik/sekcja grzewcza w torze przepływu powietrza, odróżnialna od wentylatora, nawilżacza i przepustnicy po charakterystycznym sposobie oznaczenia.

Pełne wyjaśnienie:

W centrali wentylacyjnej poszczególne podzespoły są rozpoznawane na podstawie ich funkcji oraz typowego przedstawienia na schematach/rysunkach. Poprawną odpowiedzią jest "Nagrzewnicę.", ponieważ nagrzewnica jest sekcją odpowiedzialną za podniesienie temperatury powietrza w kanale/komorze centrali. W praktyce może to być nagrzewnica wodna (wymiennik z przyłączami) albo elektryczna, ale na rysunkach egzaminacyjnych zwykle wskazuje ją charakterystyczny symbol sekcji grzewczej.

Pozostałe odpowiedzi są nieprawidłowe, bo oznaczają inne grupy elementów:

  • "Wentylator." – odpowiada za wymuszenie przepływu powietrza. Na rysunkach najczęściej ma symbol wirnika/obudowy lub jest pokazany jako wyraźny zespół napędowy; nie jest to sekcja wymiennika ciepła.
  • "Nawilżacz." – służy do podnoszenia wilgotności powietrza (np. poprzez rozpylanie, parę lub złoże). Jego oznaczenia na schematach kojarzą się z dyszami, sekcją zraszania lub wytwornicą pary, a nie z wymiennikiem grzewczym.
  • "Przepustnicę." – jest elementem regulacyjnym/odcinającym w przewodzie, zwykle rysowanym jako klapa w kanale. Jej zadaniem jest zmiana oporu i strumienia powietrza, a nie ogrzewanie.

Wskazówka egzaminacyjna: aby nie pomylić elementów, najpierw ustal, czy oznaczony podzespół zmienia parametry powietrza (temperatura/wilgotność), wymusza przepływ (wentylator), czy reguluje przepływ (przepustnica). Dopiero potem dopasuj odpowiedź do symbolu widocznego na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest nagrzewnica w centrali wentylacyjnej?
Nagrzewnica to element centrali, który podgrzewa powietrze nawiewane do pomieszczeń. Może być wodna (wymiennik zasilany czynnikiem grzewczym) lub elektryczna. Jej celem jest utrzymanie wymaganej temperatury nawiewu, szczególnie w sezonie chłodnym.
Jak na rysunku rozpoznać nagrzewnicę w centrali?
Najczęściej jest pokazana jako sekcja wymiennika w torze przepływu powietrza (przed lub za wentylatorem, zależnie od układu). W odróżnieniu od przepustnicy nie wygląda jak klapa, a w odróżnieniu od wentylatora nie ma symbolu wirnika/napędu.
Dlaczego wentylator nie jest tym samym co nagrzewnica?
Wentylator odpowiada za ruch powietrza (wytwarza spręż i przepływ), a nagrzewnica za zmianę temperatury. To różne funkcje i różne oznaczenia na schematach. Mylenie ich to częsty błąd, gdy uczeń kojarzy centralę tylko z "dmuchaniem".
Co robi nawilżacz w centrali wentylacyjnej?
Nawilżacz podnosi wilgotność powietrza nawiewanego, gdy jest ono zbyt suche (np. zimą). Może działać przez zraszanie, parę lub inne metody. Nie służy do ogrzewania, więc na schemacie szuka się go jako sekcji związanej z wodą/parą, a nie wymiennikiem grzewczym.
Jaką rolę pełni przepustnica w centrali wentylacyjnej?
Przepustnica służy do regulacji lub odcięcia przepływu powietrza w kanale/sekcji centrali. Na rysunkach bywa przedstawiana jako klapa ustawiona pod kątem w przewodzie. Nie zmienia bezpośrednio temperatury ani wilgotności, tylko wpływa na strumień i opory.
Kiedy w centrali stosuje się nagrzewnicę wstępną?
Nagrzewnicę wstępną stosuje się, gdy trzeba ochronić centralę (np. przed zamarzaniem) lub wstępnie podnieść temperaturę powietrza zewnętrznego przed kolejnymi sekcjami. W praktyce pomaga też utrzymać stabilną pracę urządzenia przy niskich temperaturach na zewnątrz.
Jakie błędy najczęściej robi się przy rozpoznawaniu elementów centrali na rysunku?
Najczęstsze są: wybór "wentylatora" z przyzwyczajenia, mylenie sekcji uzdatniania powietrza (nagrzewnica vs nawilżacz), oraz założenie, że numeracja elementów jest zawsze zgodna z kierunkiem przepływu. Pomaga patrzenie na kształt symbolu i kontekst całego układu.
Czy nagrzewnica zawsze jest przed wentylatorem?
Nie. Położenie nagrzewnicy zależy od projektu i koncepcji centrali (np. układ nawiewny, recyrkulacja, wymagania przeciwzamrożeniowe). Na egzaminie nie należy zgadywać po kolejności, tylko rozpoznać element po symbolu i opisie na rysunku.
Gdzie w praktyce monter spotyka się z oznaczeniami elementów centrali?
Najczęściej w dokumentacji technicznej: rysunkach wykonawczych, schematach automatyki, opisach technologii oraz w DTR producenta. Umiejętność szybkiego rozpoznania nagrzewnicy, wentylatora czy przepustnic ułatwia montaż, podłączenia oraz późniejsze uruchomienie i serwis.
Jak przygotować się do pytań o centrale wentylacyjne na egzaminie BUD.9?
Warto ćwiczyć na przykładowych schematach: rozpoznawanie sekcji (filtr, nagrzewnica, chłodnica, nawilżacz, wentylator, przepustnice) oraz ich funkcji. Dobrą metodą jest też dopasowywanie elementu do pytania: czy zmienia parametry powietrza, czy steruje przepływem.
info

Statystycznie 59% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Nagrzewnica w centrali wentylacyjnej to element służący do podgrzewania powietrza nawiewanego."

Materiały:

  • Podręczniki i skrypty z podstaw wentylacji i klimatyzacji dla branży sanitarnej
  • Instrukcje producentów central wentylacyjnych (DTR) – rozdziały o budowie i schematach funkcjonalnych
  • Zestawy przykładowych schematów central (nagrzewnica, chłodnica, nawilżacz, filtry) do ćwiczeń identyfikacji
