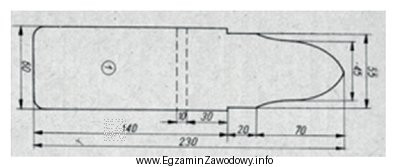

W dokumentacji techniczno-technologicznej w kaletnictwie występują różne materiały, ale każdy z nich ma inną funkcję w procesie wykonania wyrobu. Poprawna odpowiedź to wzornik montażowy, czyli dokument (lub forma rysunkowa/szablonowa) wykorzystywany na etapie montażu do prawidłowego ułożenia i dopasowania elementów.
Dlaczego "wzornik montażowy"?
Wzornik montażowy służy do zapewnienia powtarzalności złożenia: pomaga ustawić części względem siebie, wyznaczyć miejsca pasowania oraz utrzymać właściwe położenie podczas łączenia (np. klejenia, szycia, nitowania). Na rysunku takiego wzornika zwykle oczekuje się cech kojarzonych z bazowaniem i montażem: zarysu elementów w układzie montażowym, punktów odniesienia, znaków pasowania lub elementów ułatwiających złożenie.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Rysunek poglądowy" jest zwykle rysunkiem ogólnym, pokazującym wygląd wyrobu lub jego część w sposób uproszczony. Pomaga zrozumieć konstrukcję, ale nie pełni roli narzędzia do precyzyjnego bazowania elementów podczas montażu.
- "Kartę wymiarów" kojarzy się z zestawieniem wymagań liczbowych (wymiary, tolerancje, punkty pomiaru) i służy głównie do kontroli lub weryfikacji. Nawet jeśli zawiera szkic, jej zadaniem jest pomiar, a nie ustawienie elementów do złożenia.
- "Rozkładkę do rozkroju" stosuje się na etapie przygotowania krojenia: pokazuje rozmieszczenie części na materiale (skórze, tkaninie, podszewce) w celu oszczędności i właściwego ułożenia względem kierunku/defektów. To dokument "przedmontażowy", niezwiązany bezpośrednio z pozycjonowaniem części w trakcie składania.
Wskazówka egzaminacyjna: gdy pytanie dotyczy "elementu dokumentacji" i wymaga rozpoznania po rysunku, najpierw zadaj sobie pytanie: czy to ma pomagać w montażu, w rozkroju, czy w kontroli? Funkcja dokumentu jest kluczem do poprawnego wyboru.
