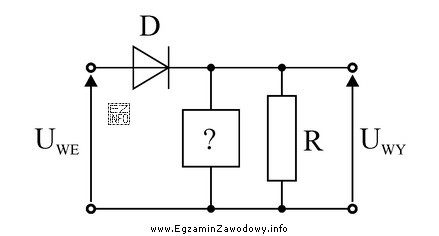

Detektor obwiedniowy (często dla sygnału AM) ma za zadanie odzyskać wolnozmienną obwiednię z sygnału nośnego o znacznie wyższej częstotliwości. Typowa zasada działania obejmuje dwa kroki:
- Prostowanie – element nieliniowy (najczęściej dioda) przepuszcza jedną połówkę lub "wybiera" dodatnie szczyty przebiegu, dzięki czemu informacja o amplitudzie pojawia się w postaci impulsów/szczytów.
- Filtrację/wygładzanie – aby z impulsów otrzymać gładki przebieg obwiedni, potrzebny jest filtr dolnoprzepustowy. W praktyce realizuje go układ RC, gdzie kondensator ładuje się do wartości szczytowej i rozładowuje przez rezystor między kolejnymi szczytami.
Odpowiedź "Kondensator." jest poprawna, ponieważ to kondensator jest elementem magazynującym ładunek i realizującym wygładzanie. Bez niego po prostowaniu otrzymuje się głównie serię tętnień o częstotliwości związanej z nośną, a nie użyteczny przebieg obwiedni.
Dlaczego pozostałe odpowiedzi nie pasują:
- "Diodę." – dioda odpowiada za prostowanie, ale w klasycznym detektorze obwiedniowym dioda jest elementem podstawowym, a brakującym elementem do uzyskania obwiedni bywa właśnie kondensator. Jeśli w przedstawionym układzie dioda już występuje, dopełnieniem jest filtracja.
- "Rezystor." – rezystor jest ważny (stanowi obciążenie i drogę rozładowania kondensatora), jednak sam rezystor nie wygładza; nie magazynuje energii i nie "podtrzyma" napięcia między szczytami. W praktyce to para R–C tworzy filtr, ale elementem krytycznym dla efektu wygładzenia jest kondensator.
- "Diak." – diak jest elementem przełączającym stosowanym m.in. w układach wyzwalania (np. z triakami) i nie pełni typowej roli w detekcji obwiedni AM. Jego charakterystyka i zastosowanie nie odpowiadają funkcji prostowania z filtrowaniem obwiedni.
Wskazówka egzaminacyjna: gdy pytanie dotyczy obwiedni, szukaj elementu, który realizuje filtr dolnoprzepustowy i wygładza sygnał po prostowaniu. Najczęściej będzie to kondensator współpracujący z rezystorem (dobór stałej czasowej decyduje o poprawnym śledzeniu obwiedni bez nadmiernych tętnień).
