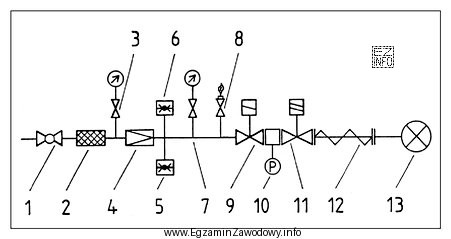

W schematach instalacji gazowych kluczowe jest rozpoznawanie symboli armatury oraz ich typowego miejsca w układzie. Element oznaczony cyfrą 1 znajduje się na samym początku toru gazowego (od strony dopływu). Na rysunku ma postać dwóch trójkątów stykających się wierzchołkami, co jest standardowym zapisem graficznym zaworu/korka odcinającego (kurka ręcznego). Taki element pełni funkcję kurka wlotowego odcinającego, czyli armatury umożliwiającej całkowite zamknięcie przepływu gazu do dalszej części instalacji.
Dlaczego nie regulator ciśnienia?
Regulator (reduktor) służy do obniżenia i stabilizacji ciśnienia, a nie do podstawowego, ręcznego odcięcia dopływu. Na schematach ma inny symbol i zwykle występuje dalej w układzie, często za elementami wstępnymi (np. odcinającymi, filtrującymi i pomiarowymi).
Dlaczego nie palnik próbny (pilotujący)?
Palnik próbny jest elementem odbiornika/układu spalania, pojawia się jako odgałęzienie lub część zespołu palnikowego i nie znajduje się na wejściu instalacji. Jego zadaniem jest inicjacja lub podtrzymanie zapłonu, a nie odcięcie dopływu.
Dlaczego nie zawór magnetyczny bezpieczeństwa?
Zawór elektromagnetyczny działa automatycznie i wymaga zasilania/sterowania. Na schemacie jest przedstawiany jako zawór z napędem/cewką i typowo występuje w części zabezpieczeń lub sterowania, a nie jako pierwszy, ręczny element przy wlocie.
Wskazówka egzaminacyjna: przy pytaniach "co oznaczono cyfrą na schemacie" zawsze łącz kształt symbolu z funkcją i miejscem w układzie. Dla instalacji gazowej wlot zwykle zaczyna się od elementu odcinającego, umożliwiającego szybkie zamknięcie dopływu.
