W mocowaniach rurociągów w instalacjach przemysłowych rozróżnia się elementy, które podpierają rurę (przenoszą ciężar na konstrukcję), oraz elementy, które ją podwieszają (przenoszą obciążenie na górne punkty mocowania). Na rysunkach montażowych i w praktyce warsztatowej bardzo ważne jest prawidłowe nazwanie części, bo wpływa to na dobór osprzętu i sposób montażu.

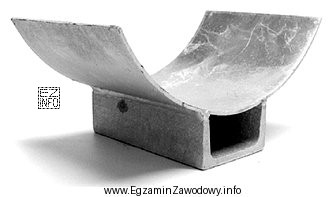

Odpowiedź "Siedzisko." jest właściwa, gdyż siedzisko jest częścią podpory, na której rura spoczywa. Typowo ma postać "gniazda"/profilowanego elementu, który stabilizuje rurę i ogranicza jej przemieszczanie, a jednocześnie przekazuje obciążenia na konstrukcję wsporczą.
Dlaczego pozostałe odpowiedzi nie pasują do elementu podpory?
- "Zawiesie." odnosi się do elementu przeznaczonego do podwieszania (np. pręt, wieszak, cięgno). Jego funkcją jest utrzymanie rury "od góry", a nie stworzenie powierzchni oparcia.
- "Uchwyt." jest pojęciem szerszym i bywa używane potocznie dla różnych rozwiązań mocujących. W testach zawodowych takie określenie bywa zbyt ogólne, jeśli na rysunku pokazano konkretną część podpory – wtedy właściwsza jest nazwa szczegółowa, czyli "siedzisko".
- "Obejmę." obejma to element, który opasuje rurę i ją dociska/stabilizuje. Może współpracować z podporą, ale sama w sobie nie jest "miejscem oparcia" rury; pełni inną rolę konstrukcyjną.
Wskazówka egzaminacyjna: patrząc na rysunek, spróbuj odpowiedzieć sobie na pytanie "czy rura jest podparta czy podwieszona?". Jeśli element wygląda jak część, na której rura leży – wybieraj nazwy z grupy podpór (np. siedzisko), a nie z grupy wieszaków (zawiesie) czy elementów obejmujących (obejma).
