W diagnostyce silników termowizja służy głównie do lokalizacji źródła nadmiernego wydzielania ciepła. Kluczowe jest nie to, że "silnik jest ciepły", lecz gdzie występuje anomalia oraz czy ma postać lokalnego punktu gorącego, czy równomiernego nagrzania.

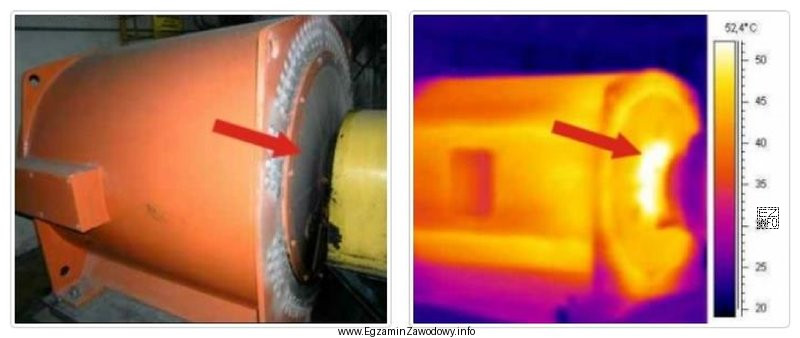

Odpowiedź "Łożysko." jest właściwa, gdy na ilustracjach (termogramach) najwyższe temperatury występują w rejonie węzła łożyskowego: przy tarczy łożyskowej, oprawie lub na końcu wału. Takie przegrzewanie zwykle wynika z:
- zwiększonego tarcia (zużycie bieżni/elementów tocznych),
- niewłaściwego smarowania (niedosmarowanie lub przesmarowanie),
- niewspółosiowości i dodatkowych sił od sprzęgła/napędu,
- zanieczyszczeń lub uszkodzeń uszczelnień.
W praktyce element kwalifikowany do wymiany to ten, który jest pierwotnym źródłem ciepła i ma ryzyko szybkiej degradacji. Łożysko przy dalszej pracy może doprowadzić do zatarcia, uszkodzenia wału, a wtórnie nawet do przegrzania uzwojeń.
Dlaczego pozostałe odpowiedzi są niepoprawne w typowym scenariuszu "gorącego łożyska"?
- "Sprzęgło." Sprzęgło może się nagrzewać przy złym osiowaniu, ale wtedy anomalia częściej pojawia się na samym sprzęgle lub w sąsiedztwie jego elementów, a nie jako punkt gorący skoncentrowany w oprawie łożyskowej silnika.
- "Uzwojenie stojana." Problemy stojana zwykle dają bardziej rozległe, mniej punktowe nagrzanie korpusu, często związane z przeciążeniem, słabym chłodzeniem lub uszkodzeniem izolacji. Termogram nie "widzi" bezpośrednio uzwojeń, tylko efekt cieplny na obudowie.
- "Uzwojenie wirnika." Usterki wirnika (np. klatki) mogą powodować wzrost temperatur i asymetrie, ale interpretacja wymagałaby innych przesłanek (np. charakterystycznego rozkładu na obudowie lub danych elektrycznych). Sam lokalny punkt gorący na końcu silnika typowo wskazuje raczej łożyskowanie.
Wskazówka egzaminacyjna: zawsze porównuj lokalizację i charakter nagrzania (punktowe vs rozlane) oraz myśl o mechanizmie powstawania ciepła: tarcie mechaniczne wskazuje na łożyska/osiowanie, a straty elektryczne częściej dają nagrzanie rozproszone.
