KWALIFIKACJA INF8 - CZERWIEC 2015



PYTANIE NR 9.

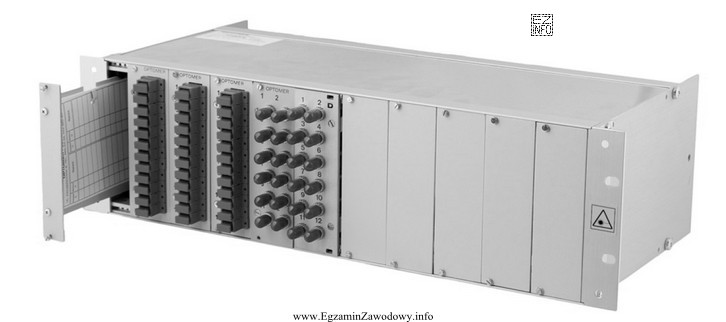

Który element osprzętu światłowodowego przedstawiono na rysunku?
Ilustracja przedstawia modułową przełącznicę światłowodową, co jest zgodne z odpowiedzią na pytanie egzaminacyjne.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Modułowa przełącznica światłowodowa to element pasywny służący do zakończenia i krosowania włókien (zwykle w szafie rack), często w formie panelu z kasetami/adapterami.
Konektor jest pojedynczym zakończeniem przewodu, mufa służy do łączenia i ochrony spawów, a "przełącznik" to urządzenie aktywne (switch).

Pełne wyjaśnienie:

Modułowa przełącznica światłowodowa (często nazywana przełącznicą ODF) jest elementem osprzętu pasywnego wykorzystywanym do zakończenia kabli światłowodowych oraz do ich dalszego krosowania (patchowania) za pomocą patchcordów. W praktyce spotyka się ją w szafach rack, punktach dystrybucyjnych i serwerowniach. "Modułowa" oznacza zwykle konstrukcję z wymiennymi kasetami/panelami, która ułatwia rozbudowę i porządkowanie włókien.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Konektor światłowodowy to pojedyncze złącze montowane na końcu patchcordu/pigtaila (np. jako element wtykany do adaptera). Jest niewielkim komponentem, a nie większym panelem dystrybucyjnym.
  • Przełącznik światłowodowy w typowym rozumieniu egzaminacyjnym odnosi się do urządzenia aktywnego (switch), które realizuje przełączanie ramek w sieci. Urządzenie aktywne ma porty, elektronikę i zasilanie; nie jest to osprzęt terminacyjny typu przełącznica.
  • Mufa światłowodowa służy do łączenia odcinków kabli i ochrony spawów (miejsce organizacji zapasu włókien, tace spawów, uszczelnienie). Występuje w studniach teletechnicznych, na zewnątrz lub na trasach kablowych, a nie jako panel krosowy w szafie.

Wskazówka egzaminacyjna: jeśli na ilustracji widzisz element przewidziany do montażu w szafie/na stelażu, z miejscem na adaptery i uporządkowanie zapasu włókien, najczęściej będzie to przełącznica. Jeśli widać uszczelnianą obudowę do ochrony spawów na trasie kablowej – to mufa. Mały element na końcu przewodu – konektor.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przełącznica światłowodowa i do czego służy?
Przełącznica światłowodowa to pasywny element dystrybucyjny do zakończenia kabli światłowodowych i wykonywania krosów (patchowania). Umożliwia uporządkowanie włókien, montaż adapterów i podłączanie patchcordów w szafie rack lub punkcie dystrybucyjnym.
Jak odróżnić przełącznicę światłowodową od mufy na zdjęciu?
Przełącznica zwykle ma formę panelu/elementu do montażu w szafie i miejsca na adaptery oraz organizację włókien. Mufa to obudowa do ochrony spawów na trasie kabla (często szczelna, "pudełkowa"), z tackami spawów, bez typowego frontu do krosowania.
Dlaczego "przełącznik światłowodowy" to nie to samo co przełącznica?
Przełącznica jest osprzętem pasywnym (terminacja i krosowanie włókien), a przełącznik (switch) jest urządzeniem aktywnym wymagającym zasilania i realizującym przełączanie ruchu sieciowego. Podobne brzmienie nazw bywa pułapką, ale funkcja i budowa są inne.
Co oznacza, że przełącznica jest modułowa?
Modułowa przełącznica pozwala na rozbudowę i serwis przez wymienne elementy (np. kasety, panele, wkłady pod adaptery). Dzięki temu można łatwiej zwiększać liczbę torów, porządkować włókna i dopasować konfigurację do potrzeb sieci bez wymiany całego urządzenia.
Jakie są typowe miejsca montażu przełącznic światłowodowych w sieci?
Najczęściej spotkasz je w szafach rack w serwerowniach, w węzłach dystrybucyjnych, w punktach zakończenia kabli pionowych i poziomych oraz w POP/IDF/MDF (zależnie od organizacji infrastruktury). Ich rola to wygodne zakończenie i krosowanie torów.
Jaką funkcję pełni konektor światłowodowy w torze optycznym?
Konektor to element zakończenia przewodu światłowodowego umożliwiający rozłączne połączenie z innym torem przez adapter. Jest mały i występuje na końcu patchcordu lub pigtaila. Nie zastępuje przełącznicy ani mufy – jest częścią połączeń w tych elementach.
Czy mufa światłowodowa służy do krosowania patchcordami?
Nie. Mufa służy głównie do spawania/łączenia włókien i ochrony miejsca połączeń przed czynnikami zewnętrznymi oraz do organizacji zapasu włókien. Krosowanie patchcordami realizuje się typowo na przełącznicach, gdzie są adaptery i dostęp od frontu.
Jakie błędy najczęściej popełnia się w zadaniach rozpoznawania osprzętu światłowodowego?
Najczęstsze pomyłki to: mylenie "przełącznicy" ze "switch’em" przez podobną nazwę, branie mufy za przełącznicę bez zwrócenia uwagi na szczelną obudowę, oraz wybór "konektora", bo jest najbardziej znanym słowem. Pomaga analiza funkcji elementu.
Kiedy stosuje się przełącznicę zamiast bezpośredniego spawania włókien?
Przełącznicę stosuje się, gdy potrzebujesz elastycznego, rozłącznego dostępu do torów (zmiany połączeń, krosowanie, pomiary, serwis) i uporządkowania zakończeń w punkcie dystrybucyjnym. Bezpośrednie spawanie wybiera się częściej na stałych odcinkach trasy.
Jak przygotować się do rozpoznawania elementów światłowodowych na egzaminie?
Ćwicz na zdjęciach i realnym osprzęcie: rozpoznawaj przełącznice (panele rack), mufy (obudowy spawów), złącza i adaptery. Zwracaj uwagę na skalę, sposób montażu i przeznaczenie. Warto też znać podstawowe nazewnictwo i typowe zastosowania.
info

To pytanie poprawnie rozwiązuje 59% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Modułowa przełącznica światłowodowa to element pasywny służący do zakończenia i krosowania włókien (zwykle w szafie rack), często w formie panelu z kasetami/adapterami."

Materiały:

  • Materiały dydaktyczne o osprzęcie pasywnym sieci światłowodowych (przełącznice, pigtaile, patchcordy, adaptery, mufy)
  • Katalogi producentów osprzętu światłowodowego (zdjęcia i karty katalogowe przełącznic ODF i muf)
  • Instrukcje montażu przełącznic i organizacji kabli w szafach rack
