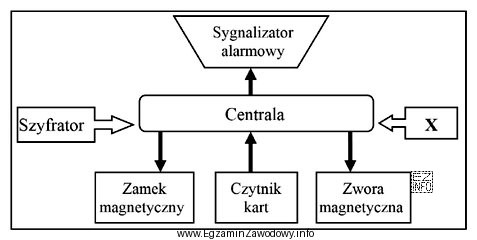

System kontroli dostępu (KD) składa się z kilku typowych elementów, które na schematach i rysunkach instalacyjnych są zwykle przedstawiane w sposób uproszczony (blokowo) lub symboliczny. Poprawna identyfikacja elementu zaznaczonego na rysunku wymaga połączenia znajomości funkcji urządzeń z umiejętnością czytania oznaczeń (np. rodzaju zasilania, kierunku połączeń, podpisów zacisków).
Odpowiedź "Zasilacz" jest właściwa, ponieważ to właśnie zasilacz stanowi źródło energii elektrycznej dla pozostałych elementów KD. W praktyce może to być zasilacz impulsowy lub buforowy (z akumulatorem), który zapewnia stabilne napięcie DC dla kontrolera/centrali oraz dla czytników, szyfratorów i elektrozaczepów/zwór. Na rysunkach zasilacz bywa rozpoznawalny po tym, że:
- jest powiązany z wejściem zasilania sieciowego (np. 230 V) lub oznaczeniem zasilania,
- ma wyjścia DC prowadzące do kilku urządzeń,
- może być przedstawiony jako oddzielny blok "PSU"/"power supply" lub moduł z zaciskami zasilania.
Pozostałe odpowiedzi są błędne, bo dotyczą innych ról w KD:
- "Centrala" (kontroler) to element logiczny sterujący przejściami: zbiera sygnały z czytników/szyfratorów, podejmuje decyzję o przyznaniu dostępu i steruje urządzeniem wykonawczym (np. zworą). Na schemacie zwykle ma wiele połączeń sygnałowych (wejścia/wyjścia) i bywa umieszczona centralnie, ale sama nie jest źródłem zasilania.
- "Szyfrator" to klawiatura kodowa (urządzenie peryferyjne). Zwykle znajduje się przy przejściu i łączy się z kontrolerem przewodowo (np. magistralą/linie sygnałowe) oraz jest zasilany z systemu. Na rysunku rzadko wygląda jak moduł zasilania.
- "Czytnik" (kart, breloków, biometrii) także jest urządzeniem peryferyjnym montowanym przy drzwiach/bramie. Na schematach występuje przy punkcie dostępu, a jego połączenia prowadzą do kontrolera, nie do wielu odbiorników jak w przypadku zasilacza.
Wskazówka egzaminacyjna: gdy masz pytanie "co zaznaczono na rysunku", szukaj na schemacie sygnałów charakterystycznych. Zasilacz często rozpoznasz po torze zasilania (wejście sieciowe/wyjście DC), a kontroler po licznych liniach sterujących i komunikacyjnych. To ogranicza ryzyko pomylenia elementów o podobnie brzmiących nazwach.
