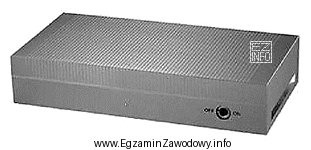

W szlifierce do płaszczyzn kluczowym elementem stanowiska obróbczego jest stół, na którym układa się i mocuje przedmiot obrabiany. Bardzo często jest to stół magnetyczny (uchwyt magnetyczny), ponieważ wiele detali szlifowanych na płasko wykonuje się ze stali. Taki stół zapewnia szybkie i równomierne unieruchomienie detalu na całej powierzchni, co pomaga utrzymać płaskość i powtarzalność obróbki.
Odpowiedź "Stół magnetyczny." jest poprawna, ponieważ wskazuje element przeznaczony do mocowania przedmiotu obrabianego. Rozpoznaje się go jako płaską, roboczą powierzchnię stołu, zwykle o charakterystycznej płycie roboczej, na której leży detal.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Ściernicę tarczową." — ściernica jest narzędziem skrawającym (ściernym). Jej zadaniem jest usuwanie naddatku materiału, a nie mocowanie detalu. W typowym układzie znajduje się na wrzecionie w osłonie i pracuje w strefie skrawania.
- "Wrzeciennik przesuwny." — wrzeciennik (zespół wrzeciona) odpowiada za napęd i prowadzenie wrzeciona, czyli elementu obracającego ściernicę. To część głowicy/zespołu narzędziowego, a nie płaszczyzna mocowania detalu.
- "Sanie suportu wzdłużnego." — sanie (element prowadnic/układu posuwu) dotyczą realizacji ruchów posuwowych zespołów obrabiarki. Mogą występować w układzie stołu lub głowicy, ale nie są typowym określeniem samej płyty mocującej detal. W zadaniu chodzi o wskazanie elementu roboczego mocowania, nie mechanizmu posuwu.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się element związany z mocowaniem detalu (stół/uchwyt) oraz elementy związane z narzędziem i napędem (ściernica/wrzeciennik), najpierw ustal, czy na rysunku widać powierzchnię, na której leży detal, czy raczej zespół obracający narzędzie.
