W typowym układzie zasilania i sterowania silnika trójfazowego występują elementy o różnych funkcjach: łączeniowej (załączanie/wyłączanie), zabezpieczeniowej (zwarcie, przeciążenie) oraz ochronnej (porażeniowej). Odpowiedź "Przekaźnik termobimetalowy." jest poprawna, ponieważ taki przekaźnik (termiczny, przeciążeniowy) reaguje na długotrwały wzrost prądu silnika ponad nastawę, nagrzewa bimetal i powoduje rozłączenie obwodu sterowania (najczęściej wyzwala stycznik), chroniąc uzwojenia silnika przed przegrzaniem.
Dlaczego pozostałe odpowiedzi nie pasują do tej roli w układzie silnikowym?
- "Wyłącznik nadprądowy." pełni funkcję zabezpieczenia nadprądowego obwodu (instalacji) i bardzo dobrze chroni przed zwarciami oraz przeciążeniami przewodów. W układach silnikowych bywa stosowany jako zabezpieczenie zwarciowe lub aparat główny, ale nie jest typowym elementem realizującym precyzyjną ochronę przeciążeniową silnika w sensie termicznym jak przekaźnik bimetalowy.
- "Stycznik elektromagnetyczny." jest aparatem łączeniowym: umożliwia zdalne załączanie i wyłączanie silnika oraz realizację funkcji sterowania (np. samopodtrzymanie, blokady). Sam w sobie nie stanowi zabezpieczenia przeciążeniowego – do tego potrzebuje współpracującego zabezpieczenia (np. przekaźnika termicznego).
- "Wyłącznik różnicowoprądowy." służy do wykrywania prądów upływu do ziemi i ochrony przy uszkodzeniach izolacji (ochrona przeciwporażeniowa/pożarowa). Nie zastępuje zabezpieczenia przeciążeniowego silnika i zwykle nie jest elementem podstawowego toru sterowania rozruchem silnika.

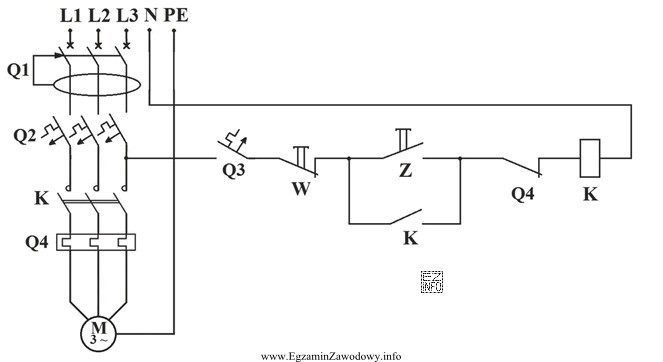

Wskazówka egzaminacyjna: jeśli na schemacie układu silnikowego widzisz zestaw "aparat łączeniowy + element przeciążeniowy", to łączenie realizuje stycznik, a ochronę termiczną najczęściej przekaźnik termiczny (bimetalowy) dołączony do stycznika lub w jego pobliżu w torze mocy.
