KWALIFIKACJA BUD9 - STYCZEŃ 2019 (test 2)

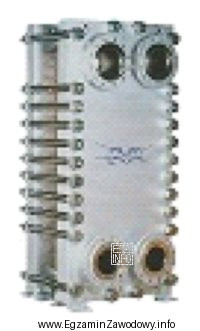

W węźle ciepłowniczym kluczową rolę pełni wymiennik ciepła, ponieważ to on realizuje podstawową funkcję węzła: przekazanie ciepła z sieci (strona pierwotna) do instalacji odbiorczej w budynku (strona wtórna) bez bezpośredniego mieszania czynników. Dlatego odpowiedź "wymiennik" jest właściwa dla elementu, który na rysunkach/schematach przedstawia się jako urządzenie mające przyłącza dla dwóch obiegów (zasilanie i powrót po obu stronach) oraz wyraźnie "dwustronny" charakter pracy.

Pozostałe odpowiedzi opisują elementy o innych zadaniach eksploatacyjnych:

• "Zasobnik" dotyczy urządzenia do magazynowania medium (np. wody użytkowej) lub buforowania energii. Typowo kojarzy się ze zbiornikiem o większej pojemności, a jego funkcją nie jest sama wymiana ciepła między dwoma niezależnymi obiegami, tylko gromadzenie i stabilizacja parametrów.
• "Odmulacz" służy do wyłapywania i oddzielania zanieczyszczeń stałych (szlamu, opiłków, produktów korozji) z obiegu. Jest elementem ochronnym dla urządzeń (np. pomp, zaworów, wymienników), ale nie stanowi głównego urządzenia przekazującego energię cieplną. Na rysunkach bywa przedstawiany jako odcinek z komorą/odstojnikiem, zwykle z możliwością spustu.
• "Kryza" jest elementem armatury/kształtką w rurociągu, stosowaną do wytworzenia spadku ciśnienia (dławienie) lub jako element pomiarowy (na podstawie różnicy ciśnień). Jest zwykle kojarzona z przewężeniem w rurociągu, a nie z oddzielnym urządzeniem o czterech przyłączach dwóch obiegów.

W praktyce egzaminacyjnej warto analizować nie tylko "ogólny kształt", ale przede wszystkim funkcję wynikającą z przyłączy: jeżeli na rysunku widać rozdzielenie na stronę sieciową i instalacyjną (dwa obiegi), to najczęściej chodzi o wymiennik. Jeśli element wygląda na zbiornik o dużej pojemności – częściej będzie to zasobnik/bufor. Jeśli jest to element wpięty w rurociąg z funkcją oczyszczania – odmulacz. Jeśli to przewężenie/krótki element pomiarowo-dławiący – kryza.
