KWALIFIKACJA ELE2 - STYCZEŃ 2025



PYTANIE NR 7.

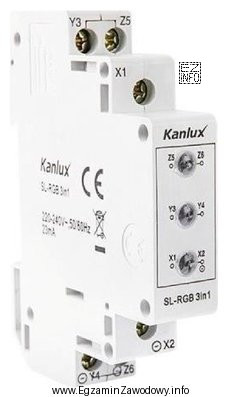

Który element wyposażenia rozdzielnicy przedstawiono na ilustracji?
Ilustracja przedstawia element wyposażenia rozdzielnicy elektrycznej, a konkretnie lampkę sygnalizacyjną trójfazową.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Lampka sygnalizacyjna trójfazowa służy do optycznego wskazania obecności napięcia w poszczególnych fazach (np. L1, L2, L3) w rozdzielnicy. Czujnik kolejności faz ocenia poprawność sekwencji faz, przekaźnik czasowy realizuje zwłoki, a regulator temperatury steruje na podstawie pomiaru temperatury.

Pełne wyjaśnienie:

Lampka sygnalizacyjna trójfazowa to element wyposażenia rozdzielnicy przeznaczony do wizualnej informacji o stanie zasilania w sieci trójfazowej. W praktyce jest to zestaw wskaźników (często trzy oddzielne pola/okienka lub moduły), które pokazują, czy na danych torach fazowych występuje napięcie. Taki element pomaga w szybkiej ocenie stanu instalacji bez wykonywania pomiaru miernikiem, np. podczas uruchamiania, lokalizacji braku fazy lub kontroli zasilania pól odpływowych.

Odpowiedź "Lampkę sygnalizacyjną trójfazową" jest właściwa, gdy na ilustracji widać typowy wskaźnik optyczny przeznaczony do sygnalizacji faz (zwykle z opisem L1/L2/L3 lub z trzema polami świetlnymi).

  • "Czujnik kolejności faz" nie jest elementem stricte sygnalizacyjnym obecności każdej fazy, tylko urządzeniem kontrolnym: wykrywa błędną kolejność faz lub zanik fazy i zwykle ma wyjścia stykowe do sterowania (np. blokady stycznika). Jego funkcja jest bardziej "logiczna" niż tylko świecenie.
  • "Regulator temperatury" pracuje na podstawie czujnika temperatury (sondy) i służy do utrzymywania zadanej temperatury (np. w szafie sterowniczej z grzałką/ wentylatorem). Zwykle ma nastawę (pokrętło, przyciski, wyświetlacz) i nie pełni roli sygnalizacji faz.
  • "Przekaźnik czasowy" realizuje funkcje czasowe (opóźnione załączenie/wyłączenie, praca cykliczna). Może mieć diody LED sygnalizujące stan, ale jego podstawowym zadaniem jest odmierzanie czasu i przełączanie styków, a nie wskazywanie obecności trzech faz.

Na egzaminie warto zwracać uwagę na cel elementu: sygnalizacja (informacja optyczna), kontrola (ocena parametrów i wyjście sterujące) oraz sterowanie procesem (czas/temperatura). To rozróżnienie zwykle pozwala poprawnie zidentyfikować urządzenie nawet przy podobnej obudowie modułowej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest lampka sygnalizacyjna trójfazowa w rozdzielnicy?
To element optyczny służący do wskazania stanu zasilania w sieci trójfazowej. Najczęściej informuje osobno o obecności napięcia na L1, L2 i L3, co ułatwia szybkie wykrycie zaniku fazy lub braku zasilania w danym polu rozdzielnicy.
Jak rozpoznać na zdjęciu lampkę sygnalizacyjną trójfazową?
Zwykle widać trzy pola świetlne lub oznaczenia faz (np. L1/L2/L3). Element ma charakter "wskaźnika", a nie urządzenia nastawnego. W przeciwieństwie do regulatora temperatury nie ma typowej skali nastawy, a w przeciwieństwie do przekaźnika czasowego nie opisuje funkcji czasowych.
Dlaczego czujnik kolejności faz to nie to samo co sygnalizacja faz?
Czujnik kolejności faz analizuje poprawność sekwencji faz oraz często zanik lub asymetrię. Jego celem jest wydanie sygnału sterującego (np. blokada stycznika), a nie tylko świecenie. Lampka sygnalizacyjna ma przede wszystkim informować wzrokowo o stanie napięcia.
Kiedy stosuje się czujnik kolejności faz w układach sterowania?
Stosuje się go tam, gdzie błędna kolejność faz mogłaby spowodować nieprawidłowy kierunek obrotów silnika lub ryzyko uszkodzeń. Czujnik może uniemożliwić start napędu przy błędnym zasilaniu albo zareagować na zanik fazy, poprawiając bezpieczeństwo pracy.
Co odróżnia przekaźnik czasowy od lampki sygnalizacyjnej w rozdzielnicy?
Przekaźnik czasowy realizuje funkcje zwłoki i przełącza styki po zadanym czasie (np. opóźnione załączenie). Może mieć diodę LED stanu, ale to funkcja pomocnicza. Lampka sygnalizacyjna nie steruje stykami – jej główną rolą jest informacja optyczna.
Jakie zadanie ma regulator temperatury w szafie sterowniczej?
Regulator temperatury współpracuje z czujnikiem (sondą) i steruje elementem wykonawczym, np. grzałką lub wentylatorem, aby utrzymać temperaturę w określonych granicach. To element sterowania klimatem w szafie, a nie wskaźnik obecności faz.
Czy lampka trójfazowa informuje o kolejności faz?
Typowa lampka sygnalizacyjna informuje o obecności napięcia na poszczególnych fazach, ale nie ocenia kolejności faz ani kierunku wirowania pola. Do oceny kolejności faz używa się czujników kontroli faz lub mierników kolejności faz, a nie zwykłych lampek.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu aparatury na ilustracji?
Najczęściej myli się urządzenia o podobnej obudowie modułowej: lampki, przekaźniki i czujniki. Błąd wynika z patrzenia na kształt zamiast na cechy funkcjonalne (oznaczenia, liczba pól świetlnych, elementy nastawcze). Pomaga analiza: sygnalizacja vs kontrola vs sterowanie.
Jakie oznaczenia na rozdzielnicy sugerują, że to sygnalizacja faz?
Wskazówką są oznaczenia fazowe typu L1, L2, L3 lub piktogramy zasilania oraz trzy niezależne punkty świecenia. Jeśli element jest opisany jako "zasilanie", "faza" lub ma trzy tory sygnalizacji, zwykle dotyczy obecności napięcia w sieci trójfazowej.
Jak przygotować się do pytań o elementy rozdzielnicy na egzamin technika elektryka?
Najlepiej ćwiczyć rozpoznawanie aparatury na realnych rozdzielnicach i zdjęciach: wskaźniki, przekaźniki, czujniki, regulatory, zabezpieczenia. Ucz się po funkcji (co robi element) oraz po cechach zewnętrznych (oznaczenia, pokrętła, liczba kontrolek), a nie tylko po "podobnym wyglądzie".
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Lampka sygnalizacyjna trójfazowa służy do optycznego wskazania obecności napięcia w poszczególnych fazach (np. L1, L2, L3) w rozdzielnicy."

Materiały:

  • Podręczniki i materiały do nauki aparatury rozdzielczej i sterowniczej dla technika elektryka
  • Karty katalogowe i instrukcje producentów lampek sygnalizacyjnych, przekaźników czasowych i czujników kontroli faz
  • Stanowiska dydaktyczne: rozdzielnica szkoleniowa z elementami sygnalizacji i zabezpieczeń

Aktualizacja pytania: 31.03.2026
