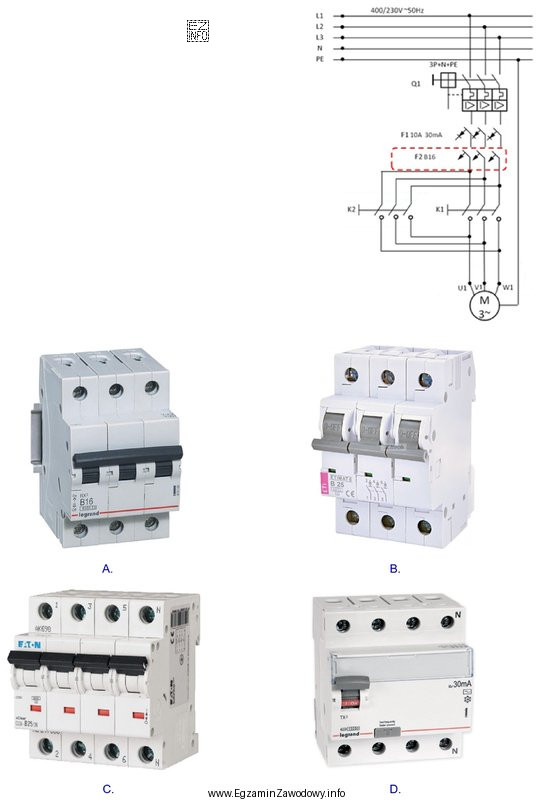

Oznaczenie w ramce na schemacie to F2 B16. Litera "F" w praktyce dokumentacji oznacza aparat zabezpieczający, a zapis B16 identyfikuje wyłącznik nadprądowy (MCB) o:
- charakterystyce wyzwalania B (typowej dla obwodów ogólnych),
- prądzie znamionowym 16 A.
Ponieważ schemat dotyczy zasilania silnika trójfazowego (M 3~), zabezpieczenie musi obejmować wszystkie fazy L1, L2, L3. W praktyce oznacza to zastosowanie wyłącznika trójbiegunowego (3P). Dlatego poprawny wybór to aparat, który jednocześnie ma 3 bieguny oraz oznaczenie B16.
Dlaczego pozostałe elementy nie pasują?
- Wyłącznik 3-biegunowy B25 ma właściwą liczbę biegunów, ale zły prąd znamionowy. Zastosowanie 25 A zamiast 16 A może osłabić ochronę przed przeciążeniem, bo zabezpieczenie zadziała dopiero przy większym prądzie.
- Wyłącznik 4-biegunowy B25 różni się nie tylko prądem (25 A), ale i liczbą biegunów (4P). Czwarty tor bywa przeznaczony dla przewodu neutralnego, a schemat wskazuje typowy obwód 3~ bez wymogu takiego wykonania w miejscu F2.
- Wyłącznik różnicowoprądowy 30 mA (RCD) rozpoznasz m.in. po przycisku TEST i oznaczeniu w miliamperach. Jego funkcją jest ochrona przeciwporażeniowa (prąd różnicowy), a nie zabezpieczenie nadprądowe opisane jako B16.
Wskazówka egzaminacyjna: w zadaniach z doborem aparatu zawsze sprawdzaj trzy cechy: liczbę biegunów (dopasowanie do faz), oznaczenie charakterystyki (np. B) oraz prąd znamionowy (np. 16 A). Dopiero potem porównuj wygląd elementu.
