Kwalifikacje w zawodzie - testy zawodowe on-line i arkusze

KWALIFIKACJA INF1 - STYCZEŃ 2019



PYTANIE NR 32.

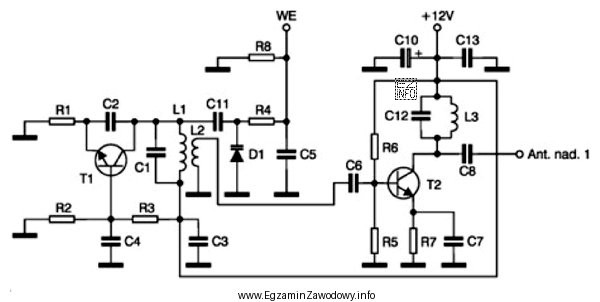

Który kondensator należy zmienić w układzie radiowym przedstawionym na schemacie, jeżeli układ transmituje falę radiową na niewłaściwej częstotliwości?
Który kondensator należy zmienić w układzie radiowym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie radiowym kondensatory C1 i C12 są kluczowe dla ustalania częstotliwości pracy układu. C1 jest częścią obwodu rezonansowego wraz z L1, co wpływa na częstotliwość oscylacji wstępnych, natomiast C12 w połączeniu z L3 tworzy obwód rezonansowy dla końcowego etapu wzmacniacza mocy, co jest kluczowe dla prawidłowej pracy anteny i emisji na właściwej częstotliwości. Zmiana tych kondensatorów pozwoli na korektę częstotliwości transmisji radiowej.
