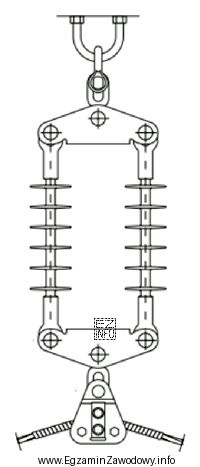

Rozpoznanie typu łańcucha izolatorów opiera się na tym, jakie siły ma przenosić i jak jest zamocowany przewód.
"Łańcuch przelotowy" jest stosowany na podporach przelotowych, czyli tam, gdzie tor linii nie wymusza zasadniczej zmiany kierunku przewodu. W takim układzie przewód jest zwykle podwieszony w osprzęcie przelotowym, a łańcuch izolatorów przenosi przede wszystkim obciążenia pionowe (masa własna, oblodzenie) oraz składowe od wiatru. Kluczowa cecha praktyczna: przewód nie jest "zakończony" na podporze, tylko biegnie dalej.
"Łańcuch odciągowy" wybiera się, gdy potrzebne jest przejęcie znacznych sił wzdłużnych (naciągu) lub gdy przewód jest na danej podporze zakończony/napinany. Wtedy osprzęt i ułożenie elementów wskazują, że łańcuch pracuje jak odciąg (przenosi naciąg), a przewód jest mocowany w sposób odpowiadający napinaniu.
"Łańcuch odciągowo-narożny" pojawia się na podporach, gdzie dochodzi do zmiany kierunku trasy (naroże). W typowym przypadku widać, że konstrukcja i osprzęt muszą przenieść nie tylko naciąg, ale też składową wynikającą z załomu przewodu. Sama obecność izolatorów nie wystarcza — decyduje geometria zawieszenia i sposób prowadzenia przewodu.
"Łańcuch przelotowo-odciągowy" to rozwiązanie mieszane, spotykane w szczególnych układach, gdy na podporze występują jednocześnie cechy przelotu i konieczność przejęcia części sił wzdłużnych. W zadaniach egzaminacyjnych wymaga to zwykle bardzo czytelnej cechy na rysunku (nietypowe ustawienie osprzętu lub dodatkowe elementy przejmujące naciąg).
W praktyce egzaminacyjnej warto przyjąć prostą procedurę:
- najpierw sprawdź, czy przewód jest zawieszony i biegnie dalej (przelot),
- potem oceń, czy przewód wygląda na zakończony/napinany na podporze (odciąg),
- na końcu zwróć uwagę, czy jest zmiana kierunku toru linii (narożny).
Takie podejście zmniejsza ryzyko pomylenia nazw, które są do siebie podobne, ale opisują różne warunki pracy mechanicznej.
