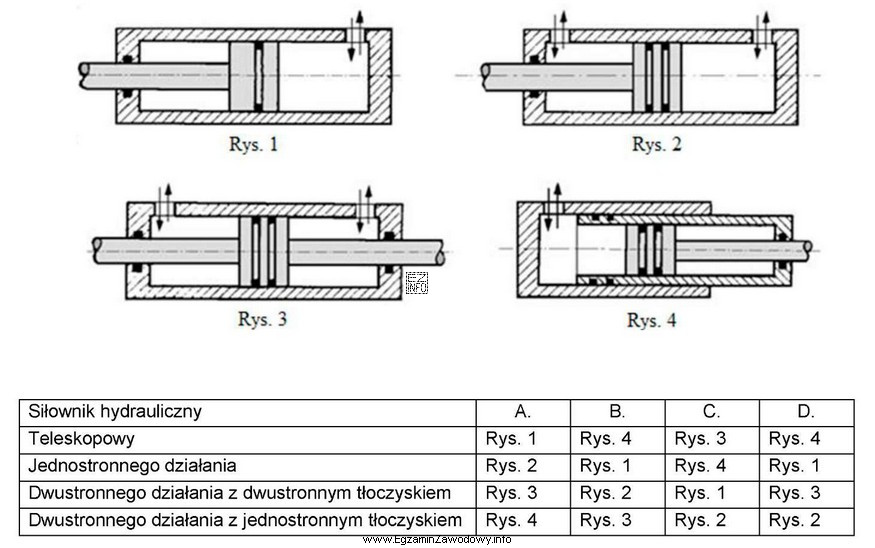

W zadaniu trzeba rozpoznać typ siłownika hydraulicznego na podstawie cech konstrukcyjnych widocznych na rysunkach. Kluczowe jest odróżnienie: (1) sposobu działania (jednostronne/dwustronne) oraz (2) rodzaju tłoczyska (jednostronne/dwustronne), a dodatkowo rozpoznanie konstrukcji teleskopowej.
Opis "Rys. 4 – siłownik teleskopowy" jest prawidłowy, gdyż siłownik teleskopowy ma kilka współosiowych stopni (sekcji) wysuwających się kolejno, co pozwala uzyskać duży skok przy małej długości złożonej. To cecha bardzo charakterystyczna i zwykle łatwa do zauważenia na rysunku.
Opis "Rys. 3 – siłownik jednostronnego działania" jest poprawny, jeśli na rysunku widać rozwiązanie, w którym ciśnienie działa roboczo tylko w jednym kierunku (zasilanie jednej komory). Powrót odbywa się bez aktywnego zasilania przeciwnej strony (np. pod wpływem obciążenia lub elementu sprężystego). Takie siłowniki są typowe tam, gdzie praca w jedną stronę jest kluczowa, a powrót może być "bierny".
Opis "Rys. 2 – siłownik dwustronnego działania z dwustronnym tłoczyskiem" oznacza, że tłoczysko przechodzi przez tłok i wychodzi z obu stron cylindra. W praktyce daje to podobne warunki pracy w obu kierunkach (np. zbliżone pola czynne po obu stronach), ale konstrukcyjnie wyróżnia się właśnie obecnością tłoczyska z obu stron.
Opis "Rys. 1 – siłownik dwustronnego działania z jednostronnym tłoczyskiem" dotyczy najczęściej spotykanej konstrukcji: tłoczysko jest tylko z jednej strony tłoka, a sterowanie ruchem w obie strony realizuje się przez zasilanie naprzemienne dwóch komór. Na rysunku rozpoznaje się go po pojedynczym tłoczysku oraz komorach roboczych po obu stronach tłoka.
Pozostałe opisy (inne warianty odpowiedzi) są niepoprawne, gdy przypisują rysunkom cechy niezgodne z budową: mylą liczbę stopni (teleskop), mylą sposób działania (jednostronne vs dwustronne) albo ignorują kluczową cechę konstrukcyjną, czyli obecność tłoczyska z jednej lub z dwóch stron tłoka. Na egzaminie warto zawsze sprawdzić te trzy elementy: liczbę sekcji, zasilanie jednej czy dwóch komór oraz położenie tłoczyska.
