KWALIFIKACJA ELE2 - CZERWIEC 2015 (test 2)

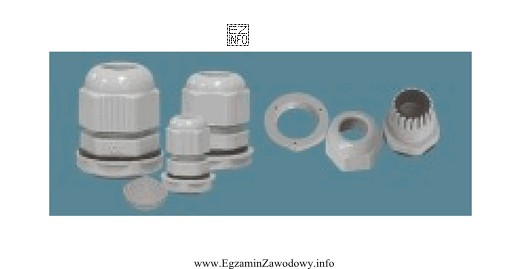

Dławnice (dławnice kablowe) to osprzęt stosowany do szczelnego i bezpiecznego wprowadzenia kabla do obudowy (np. rozdzielnicy, puszki, skrzynki przyłączeniowej, obudowy maszyny). Ich typowa funkcja obejmuje:

• uszczelnienie przejścia kabla, co ogranicza wnikanie pyłu i wilgoci do wnętrza obudowy,
• odciążenie mechaniczne (zacisk na płaszczu kabla), które zmniejsza ryzyko wyrwania przewodu i uszkodzenia zacisków wewnątrz,
• prowadzenie kabla przez otwór montażowy (często z gwintem) w sposób uporządkowany.

Dlatego poprawną odpowiedzią są dławnice.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• Złączki skrętne służą do łączenia przewodów/żył w puszce lub rozdzielnicy. Zasadniczą cechą jest umożliwienie połączenia elektrycznego (i zwykle izolacja połączenia), a nie wykonanie przepustu przez ściankę obudowy.
• Mufy przelotowe wykorzystuje się do wykonywania połączeń kablowych na trasie (np. naprawy lub przedłużenia kabla). Ich rolą jest odtworzenie izolacji i osłon oraz zapewnienie ciągłości połączenia, a nie montaż w ściance obudowy jako element wprowadzający kabel.
• Kapturki termokurczliwe są elementami izolacyjnymi/ochronnymi, które po podgrzaniu obkurczają się na przewodzie lub złączu. Chronią i izolują, ale nie pełnią funkcji zacisku przepustowego ani uszczelnionego wejścia do obudowy.

Wskazówka egzaminacyjna: przy rozpoznawaniu osprzętu ze zdjęć warto myśleć "jaka jest funkcja elementu w instalacji?" – czy łączy przewody, czy odtwarza izolację połączenia kablowego, czy robi uszczelniony przepust przez obudowę. To często pozwala odróżnić elementy o podobnym kształcie.
