KWALIFIKACJA ELE2 - CZERWIEC 2017 (test 2)

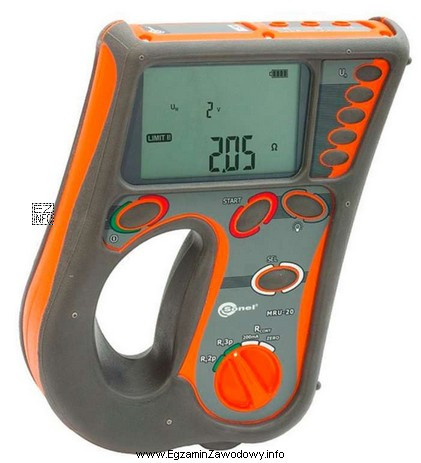

W pytaniu kluczowe jest rozpoznanie przeznaczenia przyrządu MRU-20. Skrót "MRU" jest powszechnie kojarzony z miernikami do badań uziemień. Taki przyrząd służy do wyznaczania rezystancji uziomu ochronnego, czyli oceny, jak skutecznie uziom odprowadza prąd do ziemi w warunkach pomiaru. Dlatego poprawna jest odpowiedź: "Rezystancji uziomu ochronnego".

Pozostałe propozycje odnoszą się do innych pomiarów ochronnych, które wykonuje się inną aparaturą:

• "Impedancji pętli zwarcia" – to badanie wymaga miernika pętli zwarcia i pomiaru w obwodzie zwarciowym L–PE/L–N, a wynik podaje się jako impedancję pętli. Nie jest to typowa funkcja miernika uziemienia.
• "Rezystancji izolacji przewodów fazowych" – do tego stosuje się miernik rezystancji izolacji (tzw. "megomierz"), który podaje napięcie probiercze i mierzy prąd upływu. Miernik uziemienia nie zastępuje megomierza.
• "Prądu różnicowego wyłącznika różnicowoprądowego" – to test działania RCD wykonuje się miernikiem RCD (lub wielofunkcyjnym miernikiem instalacji z funkcją RCD), który wymusza prąd różnicowy i ocenia zadziałanie. Nie jest to pomiar realizowany typowym miernikiem uziemienia.

Na egzaminie warto zapamiętać prostą regułę: nazwa/rodzina miernika zwykle wskazuje na grupę pomiarów. Gdy widzisz przyrząd "MRU", myśl o uziemieniach; gdy pojawia się izolacja – myśl o megomierzu; gdy pętla zwarcia – o mierniku pętli; a gdy RCD – o mierniku RCD lub mierniku wielofunkcyjnym z tą funkcją.
