KWALIFIKACJA MTL3 - CZERWIEC 2021

PYTANIE NR 16.
Który proces metalurgiczny jest prowadzony w zespole urządzeń przedstawionym na rysunku?

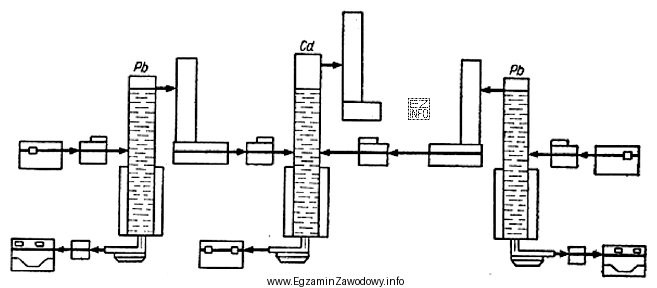

Ilustracja przedstawia schematyczny rysunek procesu metalurgicznego związanego z rektyfikacją cynku.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rektyfikacja cynku polega na oczyszczaniu metalu dzięki różnicom lotności składników: cynk jest odparowywany, a następnie skraplany i rozdzielany w układzie przypominającym instalację destylacyjną. Pozostałe procesy (rafinacja ołowiu/aluminium, konwertorowanie miedzi) mają inną aparaturę i przebieg.

Pełne wyjaśnienie:

Poprawna odpowiedź to rektyfikacja cynku, ponieważ jest to proces oparty na odparowaniu i skraplaniu (separacja wykorzystująca różnice temperatur wrzenia/lotności). W metalurgii cynku takie podejście jest typowe dla etapów, w których cynk przechodzi do fazy pary, a następnie jest odbierany w postaci skroplonej, co w praktyce odpowiada przemysłowej destylacji/rektyfikacji.

Odpowiedź rafinacja ołowiu jest nieprawidłowa, bo rafinacja ołowiu zwykle kojarzy się z ciągiem operacji usuwania domieszek (np. odtlenianie, odsiarczanie, operacje żużlowe lub elektroliza), a nie z aparaturą typową dla układów parowania i kondensacji.

Odpowiedź rafinacja aluminium także nie pasuje: oczyszczanie aluminium realizuje się innymi metodami (m.in. procesami chemicznymi i kontrolą składu w ciekłym metalu), a sam układ urządzeń nie jest charakterystyczny dla instalacji "destylacyjnej" metalu o tak wysokiej temperaturze wrzenia jak aluminium.

Odpowiedź konwertorowanie miedzi jest błędna, ponieważ konwertorowanie to proces utleniania zanieczyszczeń w ciekłym wsadzie w konwertorze (typowo z intensywnym przedmuchem), z wyraźnie inną charakterystyką urządzeń (konwertor, układy dmuchu, odciąg gazów procesowych). Nie jest to proces rozdziału poprzez skraplanie par metalu.

Wskazówka egzaminacyjna: gdy w zadaniu pojawia się zespół urządzeń sugerujący parowanie + skraplanie (ciąg jak w destylacji), rozważ procesy takie jak rektyfikacja/destylacja, a nie typowe rafinacje żużlowe czy konwertorowanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rektyfikacja cynku to metoda oczyszczania oparta na separacji przez odparowanie i skraplanie, podobnie jak w destylacji. Wykorzystuje się różnice lotności cynku i domieszek: cynk przechodzi do pary, a po skropleniu odbiera się go w czystszej postaci.
Szukaj układu, który przypomina ciąg destylacyjny: źródło ogrzewania (piec/retorta), przestrzeń dla par metalu oraz elementy odbioru skroplin (skraplacze, komory kondensacji). Taki zestaw wskazuje na proces oparty o parowanie i kondensację.
Rektyfikacja jest procesem separacyjnym zależnym od lotności (parowanie + skraplanie). Rafinacja to pojęcie szersze: obejmuje różne sposoby usuwania zanieczyszczeń (chemiczne, żużlowe, elektrolityczne), często bez etapu skraplania par metalu.
Zwykle nie. Rafinacja ołowiu częściej polega na usuwaniu domieszek z ciekłego metalu lub na procesach elektrolitycznych, a nie na typowym układzie parowania i skraplania. Dlatego sama obecność "instalacji jak do destylacji" bardziej pasuje do cynku.
Rektyfikację wybiera się wtedy, gdy różnice lotności składników są na tyle duże, że opłaca się rozdział przez odparowanie i kondensację. W metalurgii dotyczy to m.in. sytuacji, gdy metal tworzy parę w warunkach procesu, a domieszki zachowują się inaczej.
Najczęściej myli się nazwy procesów (rektyfikacja vs rafinacja) albo wybiera odpowiedź na podstawie jednego elementu rysunku bez analizy całości układu. Pomaga szukanie "cechy wyróżniającej": czy widać tor par i skroplin, czy raczej urządzenie do przedmuchu/utleniania.
Konwertorowanie miedzi to etap utleniania i usuwania zanieczyszczeń w ciekłym wsadzie w konwertorze, zwykle z intensywnym doprowadzeniem powietrza lub tlenu. Na schematach dominują elementy konwertora, dmuchu i odciągu gazów, a nie skraplacze.
W rafinacji spotyka się m.in. piece rafinacyjne, kadzie, układy topnikowe i żużlowe, czasem aparaturę do odgazowania, a także instalacje elektrolizy (zależnie od metalu). Zwykle kluczowa jest obróbka ciekłego metalu, a nie rozdział par przez kondensację.
Zwykle wystarczy rozpoznać zasadę działania układu, a nie nazwę każdego elementu. Jeśli widać, że proces opiera się na odparowaniu metalu i odbiorze skroplin, to jest to silna przesłanka dla rektyfikacji/destylacji. Dokładny typ pieca bywa drugorzędny.
Ćwicz na schematach: dla każdego procesu zapamiętaj 2–3 cechy aparatury (np. skraplacze dla rektyfikacji, konwertor i dmuch dla konwertorowania). Dobrą metodą jest robienie fiszek "proces → charakterystyczne urządzenia → cel procesu".
info

To pytanie poprawnie rozwiązuje 59% zdających egzamin. średnie

Eksperci podkreślają: "Rektyfikacja cynku polega na oczyszczaniu metalu dzięki różnicom lotności składników: cynk jest odparowywany, a następnie skraplany i rozdzielany w układzie przypominającym instalację destylacyjną."

Źródła:

  • Encyclopaedia Britannica – "Zinc processing" (sekcje dot. destylacji/oczyszczania cynku), https://www.britannica.com/technology/zinc-processing (dostęp: 2026-03-04)
  • Wikipedia – "Zinc smelting" (opis etapów przetwarzania i oczyszczania), https://en.wikipedia.org/wiki/Zinc_smelting (dostęp: 2026-03-04)
  • International Zinc Association – materiały edukacyjne dot. produkcji i przetwarzania cynku (strony tematyczne o procesie), https://www.zinc.org/what-is-zinc/ (dostęp: 2026-03-04)

Materiały:

  • Podręczniki i skrypty z metalurgii metali nieżelaznych (działy: cynk, ołów, miedź)
  • Materiały dydaktyczne z technologii procesów separacyjnych (destylacja/rektyfikacja) w ujęciu przemysłowym
  • Schematy technologiczne instalacji do otrzymywania i oczyszczania cynku (destylacja, kondensacja) używane w kształceniu zawodowym
