KWALIFIKACJA ELM6 - STYCZEŃ 2017 (test 2)

PYTANIE NR 25.
Który programjest niezgodny z zasadami programowania sterowników PLC?

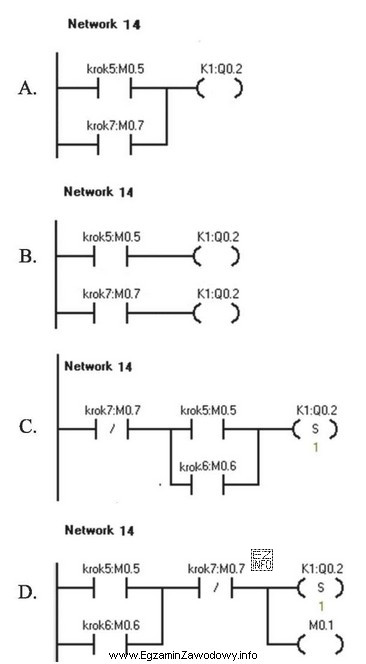

Ilustracja przedstawia cztery schematy drabinkowe (A, B, C, D) używane w programowaniu sterowników PLC, co jest istotne w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nieprawidłowy jest "Schemat B", ponieważ zawiera równoległe połączenie kroków (np. krok6 i krok7), które prowadzą do tego samego wyjścia (np. K1:Q0.2). Taki układ sprzyja konfliktom i niejednoznacznemu sterowaniu wyjściem, co jest niezgodne z dobrą praktyką programowania PLC.

Pełne wyjaśnienie:

W programowaniu sterowników PLC jedną z kluczowych zasad jest jednoznaczne sterowanie sygnałami wyjściowymi. Oznacza to, że logika programu powinna w sposób czytelny i przewidywalny określać, kiedy dane wyjście ma być załączone lub wyłączone. Jeśli program dopuszcza sytuację, w której kilka niezależnych ścieżek (np. gałęzi równoległych, kroków wykonywanych równolegle) może jednocześnie wpływać na to samo wyjście, rośnie ryzyko:

  • trudnej diagnostyki (nie wiadomo, która część logiki "trzyma" wyjście),
  • stanów niepożądanych przy przejściach między krokami,
  • problemów podczas rozbudowy programu (kolejne warunki mogą wchodzić w konflikt),
  • błędów bezpieczeństwa w układach mechatronicznych.

Wskazany jako niezgodny Schemat B zawiera sytuację, w której kroki połączone równolegle prowadzą do tego samego wyjścia (w opisie wstępnym: krok6:M0.6 i krok7:M0.7 wpływają na K1:Q0.2). Taki zapis jest typowym przykładem konstrukcji, która może powodować konflikt sterowania: wyjście może pozostać aktywne "z dwóch stron", a analiza warunków wyłączenia staje się niejednoznaczna.

Pozostałe przedstawione programy (inne schematy) nie wykazują tego konkretnego problemu, czyli nie tworzą równoległych ścieżek sterujących tym samym wyjściem w sposób prowadzący do konfliktu. W praktyce zaleca się, aby jedno wyjście było sterowane w jednym, jasno zdefiniowanym miejscu programu (lub z użyciem wyraźnie opisanych mechanizmów priorytetów/blokad), a złożone warunki łączyć logicznie tak, by zachować czytelność i przewidywalność działania.

Wskazówka egzaminacyjna: szukaj w schematach PLC miejsc, gdzie to samo wyjście pojawia się w kilku gałęziach lub krokach bez jednoznacznego rozstrzygnięcia. To częsty sygnał naruszenia zasad dobrej praktyki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej chodzi o logikę, która jest nieczytelna, niejednoznaczna lub podatna na błędy w eksploatacji. Przykładami są konflikty sterowania tym samym wyjściem, brak deterministycznego rozstrzygania stanów, "ukryte" zależności i gałęzie równoległe powodujące trudną diagnostykę.
Bo utrudniają ustalenie, co dokładnie w danej chwili włącza lub podtrzymuje wyjście. Gdy dwie ścieżki mogą włączyć to samo wyjście, łatwo o sytuacje, w których wyjście pozostaje aktywne mimo spełnienia warunku wyłączenia w jednej gałęzi.
To sytuacja, gdy więcej niż jeden fragment programu wpływa na to samo wyjście w sposób mogący dać sprzeczne lub nieprzewidywalne efekty. Typowo dotyczy to wielu warunków/gałęzi ustawiających tę samą cewkę, bit lub sygnał wyjściowy bez jasnej hierarchii priorytetów.
Wyszukaj to samo oznaczenie wyjścia (np. Q… lub nazwa aktuatora) w różnych krokach/gałęziach. Jeśli pojawia się w kilku równoległych fragmentach, sprawdź, czy istnieje jednoznaczna logika priorytetu lub blokady. Brak takiej logiki jest typowym błędem.
Często sprawdza się: jednoznaczność sterowania, czytelność programu, poprawne użycie kroków i przejść, unikanie wielokrotnego ustawiania tego samego wyjścia, stosowanie pamięci/stanów w sposób kontrolowany oraz projektowanie logiki ułatwiającej diagnostykę w utrzymaniu ruchu.
Nie zawsze, ale musi być zrobione świadomie. Dopuszczalne bywa np. użycie jednej zmiennej pośredniej i wyliczanie jej w jednym miejscu, a nie "rozsiane" cewki. Jeśli są dwa źródła sterowania, zwykle potrzebujesz jasnego priorytetu (np. STOP ma pierwszeństwo).
Stosuj jedną "ścieżkę prawdy" dla wyjścia: wylicz warunek załączenia w jednej sekcji (np. w logice kombinacyjnej) albo używaj zmiennych pomocniczych, a samo wyjście ustawiaj w jednym miejscu. Przy SFC/GRAFCET dbaj, by aktywne kroki nie wymuszały równolegle tej samej akcji.
Najczęściej: czytanie schematu "po kawałku" bez sprawdzania skutku końcowego na wyjściach, mylenie gałęzi równoległych z alternatywnymi, ignorowanie sytuacji podtrzymania wyjścia z innego kroku oraz nieuwzględnianie, że dwa aktywne kroki mogą działać jednocześnie.
Zawsze, ale szczególnie przy napędach, siłownikach i elementach wykonawczych mogących stwarzać zagrożenie (np. start silnika, ruch osi, zaciski). Niejednoznaczne sterowanie utrudnia zapewnienie bezpiecznych stanów oraz diagnostykę, co zwiększa ryzyko przestojów i awarii.
Ćwicz analizę logiki niezależnie od platformy: identyfikuj, gdzie ustawiane są wyjścia, czy występują równoległe ścieżki, czy warunki wyłączenia są pełne, oraz czy w programie istnieje jednoznaczne miejsce, które "decyduje" o stanie wyjścia. To umiejętność przenośna między sterownikami.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Nieprawidłowy jest "Schemat B", ponieważ zawiera równoległe połączenie kroków (np. krok6 i krok7), które prowadzą do tego samego wyjścia (np. K1:Q0.2)."

Źródła:

  • IEC 61131-3:2013, Programmable controllers – Part 3: Programming languages (norma dot. języków programowania PLC)

Materiały:

  • Materiały dydaktyczne o podstawach PLC i zasadach dobrej praktyki programowania
  • Dokumentacja środowiska PLC używanego na zajęciach (np. opis języków IEC 61131-3 w danym narzędziu)
  • Zadania treningowe z analizą schematów i wykrywaniem konfliktów sterowania wyjściami
