KWALIFIKACJA INF1 - STYCZEŃ 2024

Wyjaśnienie poprawnej odpowiedzi:

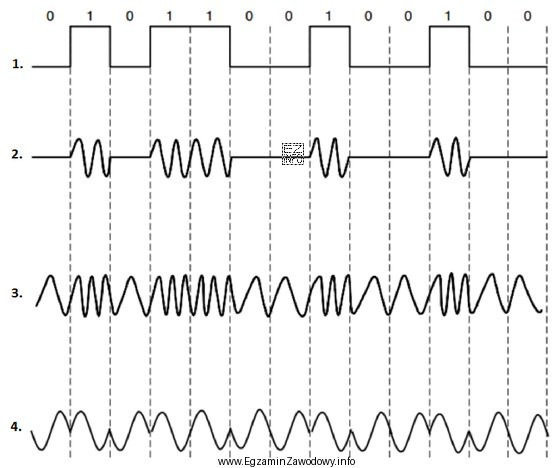

Sygnał zmodulowany fazowo (PM - Phase Modulation) charakteryzuje się zmianą fazy sygnału nośnego w zależności od wartości sygnału modulującego. Na przedstawionym obrazie, przebieg numer 4 pokazuje zmianę fazy sygnału nośnego, która jest zsynchronizowana z sygnałem cyfrowym (0 lub 1). Pozostałe przebiegi przedstawiają inne typy modulacji: przebieg 1 to modulacja amplitudy (AM), przebieg 2 to modulacja częstotliwości (FM), a przebieg 3 to sygnał bez modulacji.
