Oznaczenia przewodów w systemie harmonizowanym opisują m.in. konstrukcję przewodu (jednożyłowy czy wielożyłowy), materiał izolacji/powłoki oraz rodzaj żyły (drut/linka). W tym zadaniu kluczowe jest powiązanie cech widocznych na rysunku z odpowiednim kodem.

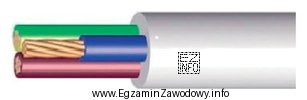

Na rysunku widać przewód:
- wielożyłowy (trzy oddzielne żyły wewnątrz),
- w oponie – posiada zewnętrzną powłokę ochronną (biała),
- okrągły w przekroju,
- z żyłami o budowie wielodrutowej, czyli giętkiej (linka),
- z typowymi barwami żył: żółto-zielona (PE), niebieska (N), brązowa (L).
Taki zestaw cech odpowiada przewodowi H03VV-F: przewodowi giętkiemu (F), o izolacji i powłoce z PVC (VV), stosowanemu jako przewód oponowy w lekkich zastosowaniach.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- H07V-K – jest to przewód jednożyłowy (brak opony i brak wielu żył w jednym płaszczu). Choć "K" wskazuje żyłę linkową, sama konstrukcja nie pasuje do przekroju z trzema żyłami we wspólnej powłoce.
- H07V2-U – również dotyczy przewodu jednożyłowego, a dodatkowo "U" oznacza żyłę jednodrutową (sztywną), co jest sprzeczne z widoczną linką.
- H03VVH2-F – człon H2 odnosi się do wykonania płaskiego. Na rysunku przewód ma kształt okrągły, więc to oznaczenie nie pasuje mimo podobieństwa pozostałych liter.
Wskazówka egzaminacyjna: przy identyfikacji przewodu z przekroju najpierw ustal: (1) jednożyłowy czy wielożyłowy, (2) czy jest opona (zewnętrzna powłoka), (3) czy kształt jest okrągły czy płaski, (4) czy żyły to drut czy linka. Dopiero potem dopasuj oznaczenie literowo-cyfrowe.
