KWALIFIKACJA ROL2 - CZERWIEC 2017 (test 2)



PYTANIE NR 20.
Który przyrząd należy zastosować do optycznego pomiaru temperatury zamarzania płynu chłodzącego?

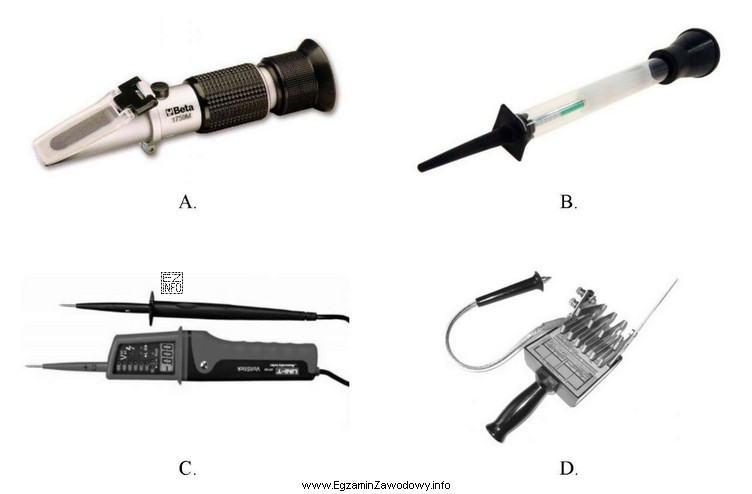

Ilustracja przedstawia cztery różne przyrządy pomiarowe, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Optyczny pomiar temperatury zamarzania płynu chłodzącego wykonuje się refraktometrem. Przyrząd ten mierzy współczynnik załamania światła, który zależy od stężenia glikolu w chłodziwie, a z odczytu (skali) wyznacza się temperaturę krzepnięcia/zamarzania.

Pełne wyjaśnienie:

Optyczny pomiar temperatury zamarzania (ściślej: temperatury krzepnięcia) płynu chłodzącego wykonuje się refraktometrem. Jest to przyrząd, który wykorzystuje zjawisko załamania światła (refrakcji). W praktyce oznacza to, że refraktometr nie "mierzy temperatury" bezpośrednio, lecz ocenia właściwość optyczną cieczy, powiązaną ze stężeniem glikolu. Skala w przyrządzie przelicza ten wynik na przewidywaną temperaturę zamarzania/krzepnięcia.

Dlaczego refraktometr pasuje do pytania?

  • W treści kluczowe jest słowo "optycznego" – to wskazuje na metodę bazującą na świetle, a nie na pomiarze mechanicznym czy elektrycznym.
  • W praktyce serwisowej refraktometr jest standardowym narzędziem do szybkiej kontroli chłodziwa (zwłaszcza przed zimą), bo wymaga tylko kilku kropel próbki i daje natychmiastowy odczyt.

Typowe przyrządy mylone z refraktometrem i dlaczego są nieprawidłowe w tym ujęciu:

  • Areometr (hydrometr) – mierzy gęstość cieczy metodą pływakową (nie jest to metoda optyczna). Może służyć do oceny stężenia, ale nie spełnia warunku "optycznego" pomiaru.
  • Termometr – mierzy temperaturę bezpośrednio, ale nie jest przyrządem do optycznego wyznaczania temperatury zamarzania płynu chłodzącego. Nie daje też informacji o stężeniu glikolu.
  • Pirometr – to optyczny pomiar temperatury powierzchni, lecz dotyczy zwykle gorących elementów i nie wyznacza temperatury zamarzania cieczy na podstawie jej składu.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się sformułowanie "optyczny pomiar" płynu eksploatacyjnego, najczęściej chodzi o refraktometr (dla chłodziwa) albo o inne metody oparte o właściwości optyczne, a nie o zwykły termometr.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest refraktometr do płynu chłodzącego?
Refraktometr to przyrząd pomiarowy, który na podstawie współczynnika załamania światła ocenia stężenie glikolu w płynie chłodzącym. Skala w urządzeniu pozwala szybko odczytać m.in. orientacyjną temperaturę krzepnięcia/zamarzania chłodziwa.
Jak działa optyczny pomiar temperatury zamarzania chłodziwa?
W metodzie optycznej nie mierzy się temperatury bezpośrednio. Refraktometr mierzy, jak próbka płynu załamuje światło, co zależy od stężenia glikolu. Następnie wynik jest przeliczany na temperaturę krzepnięcia na skali (dla odpowiedniego typu płynu).
Dlaczego areometr nie jest przyrządem do optycznego pomiaru?
Areometr (hydrometr) działa mechanicznie: pływak zanurza się w cieczy i na podstawie wyporu wskazuje gęstość. To metoda nieoptyczna. Może dawać informację o stężeniu, ale nie spełnia warunku "optycznego pomiaru" z treści pytania.
Jakie błędy najczęściej popełnia się przy pomiarze refraktometrem?
Najczęstsze błędy to: pomiar na zabrudzonym pryzmacie, zbyt mała/za duża ilość próbki, brak zamknięcia klapki dociskowej, odczyt przy złym oświetleniu oraz użycie niewłaściwej skali (np. dla innego rodzaju cieczy). To prowadzi do fałszywej oceny ochrony przed zamarzaniem.
Kiedy sprawdza się temperaturę zamarzania płynu chłodzącego w maszynach rolniczych?
Najczęściej robi się to przed sezonem zimowym, po zakupie używanej maszyny, po naprawach układu chłodzenia oraz po częstych dolewkach (ryzyko rozcieńczenia). Kontrola pozwala uniknąć zamarznięcia chłodziwa i kosztownych uszkodzeń silnika.
Co oznacza, że płyn ma zbyt wysoką temperaturę zamarzania?
Oznacza to słabą ochronę przed mrozem: płyn zacznie krzepnąć przy wyższej temperaturze (np. lekki mróz). Najczęstsza przyczyna to zbyt niskie stężenie glikolu lub niewłaściwa mieszanka. W praktyce trzeba skorygować skład lub wymienić chłodziwo.
Czy pirometr nadaje się do sprawdzania temperatury zamarzania chłodziwa?
Nie. Pirometr mierzy temperaturę powierzchni bezdotykowo (promieniowanie podczerwone). Nie służy do określania temperatury krzepnięcia cieczy na podstawie jej składu. Do optycznej oceny chłodziwa stosuje się refraktometr, a nie pirometr.
Jakie informacje daje refraktometr poza temperaturą zamarzania?
W zależności od modelu może podawać m.in. szacowane stężenie glikolu, orientacyjny punkt wrzenia oraz wskazania dla różnych typów mieszanin (np. różne skale). W praktyce pomaga szybko ocenić, czy płyn jest prawidłowo dobrany i czy nie został nadmiernie rozcieńczony.
Jak pobrać próbkę płynu chłodzącego do pomiaru refraktometrem?
Próbkę pobiera się z układu chłodzenia w sposób bezpieczny, najlepiej na schłodzonym silniku, aby uniknąć poparzenia. Wystarczy niewielka ilość cieczy. Ważne, by próbka była reprezentatywna (nie tylko z samej góry zbiornika) i wolna od dużych zanieczyszczeń.
Jak przygotować się do pytania o przyrządy pomiarowe na egzaminie ROL.2?
Warto ćwiczyć dopasowanie: co mierzymy (gęstość, napięcie, ciśnienie, refrakcję) oraz jaką metodą (optyczna, mechaniczna, elektryczna). Dla płynu chłodzącego zapamiętaj: refraktometr = optycznie, areometr = gęstościowo, termometr = temperatura.
info

Statystycznie 60% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że optyczny pomiar temperatury zamarzania płynu chłodzącego wykonuje się refraktometrem.

Materiały:

  • Instrukcje obsługi i serwisowe producentów ciągników/maszyn (dział: układ chłodzenia)
  • Podręczniki z eksploatacji pojazdów i maszyn rolniczych (płyny eksploatacyjne, obsługi okresowe)
  • Instrukcja użytkowania refraktometru do płynów chłodzących (skale EG/PG i interpretacja odczytu)
