KWALIFIKACJA MEC9 - CZERWIEC 2019



PYTANIE NR 9.

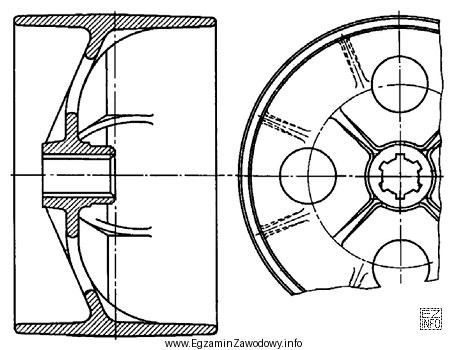

Który rodzaj koła został przedstawiony na rysunku?
Ilustracja przedstawia techniczny rysunek koła pasowego płaskiego, co jest zgodne z odpowiedzią na pytanie egzaminacyjne.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Koło pasowe płaskie rozpoznaje się po gładkim, zasadniczo cylindrycznym wieńcu roboczym przeznaczonym do współpracy z pasem płaskim. Nie ma zębów (jak koło zębate) ani gniazd pod ogniwa (jak koło łańcuchowe) ani rowków klinowych/wielorowkowych (jak koło pasowe rowkowe).

Pełne wyjaśnienie:

Pytanie wymaga rozpoznania rodzaju koła na podstawie cech konstrukcyjnych widocznych na rysunku. Poprawna jest odpowiedź "Pasowe płaskie.", ponieważ koło pasowe płaskie ma gładki wieniec roboczy (bez zębów i bez rowków), przystosowany do współpracy z pasem płaskim. W typowym ujęciu rysunkowym widać jednolitą powierzchnię bieżną, czasem z lekkim wybrzuszeniem (tzw. baryłkowaniem) poprawiającym prowadzenie pasa, ale kluczowe jest to, że nie występują elementy zazębienia ani profile rowkowe.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Łańcuchowe." Koło łańcuchowe (zębatka łańcuchowa) ma wyraźnie ukształtowane zęby/gniazda współpracujące z ogniwami łańcucha. Charakterystyczny jest podział na zęby i przestrzenie międzyzębne dopasowane do skoku łańcucha. Tych cech nie ma w kole pasowym płaskim.
  • "Zębate walcowe." Koło zębate walcowe musi mieć wieniec z zębami o określonym zarysie. Na rysunku koła zębatego widać uzębienie na obwodzie (w rzucie lub w uproszczeniu). Koło pasowe płaskie ma obwód gładki, więc nie spełnia definicji koła zębatego.
  • "Pasowe rowkowe." Koło pasowe rowkowe ma rowki (np. pod pas klinowy albo wielorowkowy), czyli widoczny profil prowadzący pas i zwiększający tarcie. Jeśli na wieńcu nie ma rowków, tylko gładka bieżnia, to nie jest koło rowkowe.

Wskazówka egzaminacyjna: przy rozpoznawaniu najpierw szukaj cech wykluczających: zęby oznaczają przekładnię zębatą lub łańcuchową, rowki oznaczają koło pasowe rowkowe, a gładka powierzchnia wieńca najczęściej wskazuje koło pasowe płaskie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest koło pasowe płaskie i do czego służy?
Koło pasowe płaskie to element przekładni pasowej o gładkim wieńcu roboczym, współpracujący z pasem płaskim. Służy do przenoszenia mocy i ruchu obrotowego przez tarcie między pasem a kołem, często na większe odległości między wałami.
Jak odróżnić koło pasowe płaskie od koła pasowego rowkowego na rysunku?
Koło pasowe płaskie ma gładką powierzchnię bieżną bez profilu prowadzącego pas. Koło pasowe rowkowe ma wyraźne rowki (np. klinowe lub wielorowkowe), które "prowadzą" pas i zwiększają przyczepność. Na rysunku szukaj właśnie rowków na obwodzie.
Dlaczego koło łańcuchowe nie jest tym samym co koło zębate walcowe?
Koło łańcuchowe jest projektowane do współpracy z łańcuchem i ma zęby/gniazda dopasowane do skoku i kształtu ogniw. Koło zębate walcowe współpracuje z innym kołem zębatym, a jego uzębienie jest dobierane według innych zasad geometrycznych. Wygląd zębów i przeznaczenie są inne.
Jakie cechy najszybciej wskazują, że to koło zębate walcowe?
Najszybszym wyróżnikiem jest obecność uzębienia na obwodzie: zęby rozmieszczone równomiernie na wieńcu. W kołach zębatych widać też typowe zarysy zębów (w rzucie lub uproszczone oznaczenie uzębienia). Brak zębów praktycznie wyklucza koło zębate.
Czy koło pasowe płaskie może mieć lekkie wybrzuszenie powierzchni?
Tak, w praktyce spotyka się koła z lekkim wybrzuszeniem (baryłkowaniem), które pomaga utrzymać pas w osi koła. To nie zmienia faktu, że jest to koło pasowe płaskie, bo wieniec nadal pozostaje gładki i nie ma rowków ani zębów.
Kiedy w napędzie wybiera się przekładnię pasową zamiast łańcuchowej?
Przekładnię pasową wybiera się m.in. gdy zależy na cichszej pracy, tłumieniu drgań i prostszej konstrukcji oraz gdy dopuszczalny jest pewien poślizg. Przekładnia łańcuchowa jest korzystna, gdy poślizg ma być minimalny i potrzebne jest pewniejsze przeniesienie momentu.
Jakie są typowe błędy uczniów przy rozpoznawaniu kół na ilustracjach?
Częste błędy to mylenie koła pasowego płaskiego z rowkowym (bo nie dostrzega się rowków na słabym rysunku) oraz mylenie koła łańcuchowego z kołem zębatym (bo oba mają "zęby"). Pomaga analiza: zęby dla łańcucha mają inną geometrię i przeznaczenie.
Co oznacza "wieniec roboczy" koła w kontekście przekładni?
Wieniec roboczy to część koła, która bezpośrednio współpracuje z elementem przenoszącym napęd: pasem, łańcuchem lub drugim kołem zębatym. To na wieńcu znajdują się zęby, rowki albo gładka bieżnia. Rozpoznanie wieńca zwykle wystarcza do identyfikacji rodzaju koła.
Jak rozpoznać koło łańcuchowe, jeśli rysunek jest uproszczony?
Nawet w uproszczeniu koło łańcuchowe zwykle pokazuje obwód z zębami i charakterystycznymi zagłębieniami pod rolki/ogniwa. Warto też szukać oznaczeń typu podziałka lub zarys odpowiadający skokowi łańcucha. Gładki obwód bez zębów wyklucza koło łańcuchowe.
Jak przygotować się do pytań egzaminacyjnych z rozpoznawania elementów maszyn?
Ćwicz na zestawach rysunków: porównuj koła pasowe płaskie, rowkowe, łańcuchowe i zębate, wypisując po 2–3 cechy rozpoznawcze każdego. Na egzaminie stosuj schemat: najpierw szukaj zębów, potem rowków, a na końcu oceniaj, czy obwód jest gładki.
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Koło pasowe płaskie rozpoznaje się po gładkim, zasadniczo cylindrycznym wieńcu roboczym przeznaczonym do współpracy z pasem płaskim."

Materiały:

  • Podręczniki/kompendia z działu: elementy maszyn (przekładnie pasowe, łańcuchowe i zębate)
  • Tablice i katalogi producentów elementów napędowych (pasy, koła pasowe, koła łańcuchowe, koła zębate) – do porównywania cech
  • Zestawy rysunków poglądowych i ćwiczenia z rozpoznawania elementów maszyn na ilustracjach
