KWALIFIKACJA ELM3 - STYCZEŃ 2017

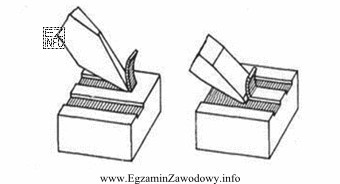

Ręczna obróbka ślusarska obejmuje kilka podstawowych operacji, które rozróżnia się głównie po narzędziu, ruchu roboczym i efekcie na materiale. Odpowiedź "Ścinanie" jest właściwa, gdy rysunki pokazują zdejmowanie warstwy materiału z powierzchni (naddatku) w celu wyrównania lub nadania kształtu, a nie wykonywanie otworów ani rozdzielanie elementu na części.

Dlaczego "Ścinanie" pasuje do takiej ilustracji?

• W ścinaniu usuwa się materiał warstwowo, lokalnie, uzyskując płaszczyznę, skos, fazę lub wyrównanie krawędzi.
• Rozpoznawalne są cechy pracy narzędzia skrawającego (np. przecinaka/dłuta) oraz kierunek zdejmowania wióra/odprysku.
• Celem jest korekta geometrii powierzchni, a nie wytworzenie otworu lub przecięcie na wylot.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "Wiercenie" oznacza wykonywanie otworu w materiale wiertłem (ruch obrotowy, posuw w osi). Na rysunkach wiercenia typowo widać wiertło i oś otworu, a efektem jest otwór, nie zebrana warstwa z powierzchni.
• "Piłowanie" to obróbka pilnikiem lub piłą ręczną. Piłowanie (pilnikiem) rozpoznaje się po długim ruchu posuwisto-zwrotnym narzędzia z uzębieniem i po wygładzaniu/kształtowaniu przez ścieranie-skrawanie, a nie przez charakterystyczne ścinanie warstwy narzędziem klinowym.
• "Przecinanie" służy do rozdzielania materiału (przecięcie pręta, blachy, odcięcie fragmentu). Efektem jest podział na dwie części lub powstanie szczeliny na wylot. Przy ścinaniu celem nie jest rozdział elementu, tylko zdjęcie naddatku i wyrównanie.

Wskazówka egzaminacyjna: jeśli masz wątpliwość między "ścinaniem" a "przecinaniem", zadaj sobie pytanie: czy rysunek pokazuje rozdzielenie elementu (wtedy przecinanie), czy zdejmowanie warstwy i kształtowanie powierzchni (wtedy ścinanie). To zwykle najszybciej prowadzi do poprawnej odpowiedzi.
