Obróbka wiórowa polega na usuwaniu naddatku materiału narzędziem skrawającym, co prowadzi do powstania wióra. Aby rozpoznać rodzaj obróbki na schemacie, kluczowe jest ustalenie, kto wykonuje ruch główny skrawania oraz jaki jest kierunek posuwu.

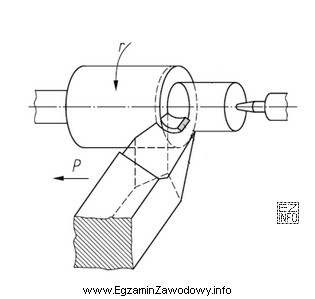

W pokazanym procesie widoczny jest cylindryczny przedmiot (wałek), który wykonuje ruch obrotowy wokół własnej osi (oznaczenie "r"). Jednocześnie narzędzie skrawające ma postać jednoostrzowego noża tokarskiego i wykonuje ruch posuwowy (oznaczenie "P") równoległy do osi wałka. Taki zestaw ruchów jest definicyjny dla toczenia, w szczególności toczenia wzdłużnego zewnętrznego, gdzie w kolejnych przejściach zmniejsza się średnicę obrabianej powierzchni.
Dlaczego pozostałe odpowiedzi są błędne?
- "Struganie." — w struganiu ruch główny jest posuwisto-zwrotny (prostoliniowy tam i z powrotem), a nie obrotowy. Schemat z ruchem "r" przedmiotu nie pasuje do strugania.
- "Wiercenie." — wiercenie polega na wykonywaniu (tworzeniu) otworu, zwykle poprzez obrót wiertła i posuw osiowy w głąb materiału. Na rysunku narzędzie pracuje na zewnętrznej powierzchni wałka, a posuw jest wzdłuż osi, co odpowiada toczeniu, nie wykonywaniu otworu.
- "Frezowanie." — w frezowaniu obraca się wieloostrzowe narzędzie (frez), a przedmiot lub stół wykonuje posuw. Na schemacie obraca się przedmiot, a narzędzie jest jednoostrzowe, więc to nie jest frezowanie.
Wskazówka egzaminacyjna: zawsze najpierw ustal, czy obraca się przedmiot czy narzędzie. Jeśli obraca się przedmiot, a nóż przesuwa się równolegle do osi, najczęściej jest to toczenie.
