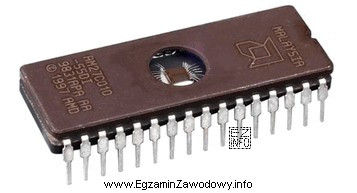

Na rysunku pokazano układ pamięci EPROM (Erasable Programmable Read-Only Memory). Kluczową cechą identyfikacyjną EPROM jest okienko kwarcowe w obudowie (często ceramicznej). Okienko przepuszcza promieniowanie UV, dzięki czemu możliwe jest kasowanie zapisanej zawartości przez naświetlanie, a następnie ponowne programowanie układu.
Dodatkowym, bardzo mocnym potwierdzeniem jest oznaczenie typu 27Cxxx (np. 27C010). Taka konwencja nazewnicza jest powszechnie kojarzona z rodziną pamięci EPROM. W praktyce serwisowej i na egzaminach zawodowych połączenie: "27C…" + "okienko" jest traktowane jako jednoznaczny sygnał, że to EPROM kasowana UV.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- FLASH – to także pamięć nieulotna z bramką pływającą, ale kasowana elektrycznie, zwykle sektorowo/blokowo. Typowe układy FLASH nie mają okienka kwarcowego, bo UV nie jest potrzebne do kasowania.
- PROM – pamięć programowalna jednokrotnie (np. przez przepalanie połączeń/bezpieczników). Nie ma potrzeby kasowania, więc brak okienka UV; po zapisie nie można jej "wymazać" i użyć ponownie w ten sam sposób.
- EEPROM – kasowana elektrycznie (często bajtowo), co odróżnia ją od EPROM. EEPROM również standardowo nie ma okienka kwarcowego; obecność okienka sugeruje właśnie technologię UV.
Wskazówka egzaminacyjna: gdy widzisz pamięć w obudowie DIP z wyraźnym okienkiem i oznaczeniem typu 27C…, w pierwszej kolejności rozważ EPROM. Gdy okienka nie ma, a pamięć ma być wielokrotnie kasowana – częściej będzie to EEPROM albo FLASH.
