Połączenia rozłączne to takie, które umożliwiają wielokrotny montaż i demontaż bez niszczenia łączonych części. W praktyce mechanika precyzyjnego bardzo często spotyka się połączenia wał–piasta, gdzie trzeba jednocześnie ustalić wzajemne położenie elementów i przenieść moment obrotowy.

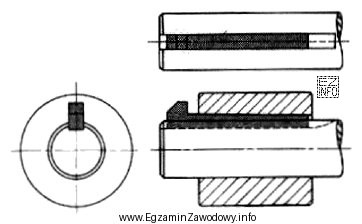

Odpowiedź "Klinowe." jest właściwa, gdy na rysunku widoczny jest klin (element o kształcie klina lub zbliżonym), osadzony w sposób pozwalający na współpracę wału z piastą. Taki element pracuje jako łącznik przenoszący moment i zwykle daje możliwość demontażu po rozluźnieniu lub wybiciu elementu.
Dlaczego pozostałe odpowiedzi nie pasują do typowego obrazu tego rozwiązania:
- "Kołkowe." – kołek jest zwykle elementem walcowym lub stożkowym służącym głównie do ustalania położenia lub przenoszenia sił tnących w określony sposób. Na rysunku połączenia kołkowego oczekuje się charakterystycznego kołka przechodzącego przez otwory w łączonych częściach, a nie klina współpracującego z rowkami wału/piasty.
- "Wciskowe." – połączenie wciskowe opiera się na pasowaniu z ujemnym luzem (nacisku). Na rysunku zwykle nie ma oddzielnego elementu typu klin; kluczowy jest styk powierzchni walcowych wału i otworu piasty. Jeśli na rysunku widać dodatkowy element między wałem a piastą, to nie jest to klasyczne połączenie wciskowe.
- "Sworzniowe." – sworzeń jest elementem łączącym przegubowo (np. widełki–ucho), umożliwiającym obrót wokół osi sworznia. To inna funkcja i inna geometria niż przeniesienie momentu w układzie wał–piasta klinem.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zadaj sobie pytanie, co ma robić połączenie (ustalenie? przeniesienie momentu? przegub?) i dopiero potem dopasuj element złączny. Ta krótka analiza często eliminuje mylenie klina z kołkiem lub sworzniem.
