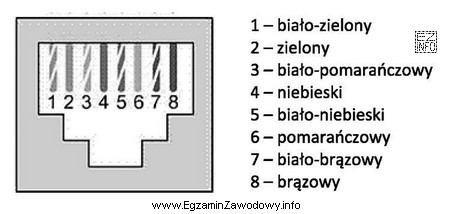

W okablowaniu strukturalnym dla przewodów miedzianych zakończonych złączem 8P8C (często nazywanym RJ-45) stosuje się zdefiniowane sekwencje ułożenia żył na pinach. Jedną z nich jest T568A. Na rysunku typu "pinout" widzisz zwykle osiem styków ponumerowanych 1–8 oraz odpowiadające im kolory żył (białe z paskiem + kolor oraz pełny kolor pary).
Odpowiedź "T568A" jest poprawna, gdy kolejność barw na pinach odpowiada układowi T568A. Kluczowe jest, aby:
- prawidłowo zinterpretować widok wtyku/gniazda (od strony styków vs od strony przewodów),
- sprawdzić całą sekwencję 1–8, a nie tylko pierwsze dwa piny,
- rozróżnić T568A od T568B (w praktyce różnica dotyczy zamiany miejsc par zielonej i pomarańczowej).
Odpowiedź "T568B" jest niepoprawna, jeśli rysunek pokazuje układ T568A – te standardy są podobne, ale nie identyczne i skutkują inną mapą połączeń przy niezgodnych zakończeniach po obu stronach toru.
Odpowiedź "EIA/TIA 569" nie opisuje kolejności żył w złączu 8P8C; dotyczy innego obszaru zagadnień związanych z infrastrukturą telekomunikacyjną (np. prowadzeniem/trasowaniem). Z tego powodu nie jest właściwym wyborem w pytaniu o standard zakończenia przewodu.
Odpowiedź "EIA/TIA 607" również nie jest standardem "pinoutu" zakończenia 8P8C, tylko odnosi się do innej części wymagań infrastrukturalnych (np. kwestie uziemienia/połączeń wyrównawczych w telekomunikacji). Dlatego nie odpowiada na pytanie o rodzaj standardu zakończenia przedstawionego na rysunku.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi upewnij się, jak na rysunku ponumerowano piny (1 jest skrajny z lewej lub z prawej w zależności od widoku). Ten szczegół bywa głównym źródłem pomyłek.
