KWALIFIKACJA INF8 - STYCZEŃ 2023



PYTANIE NR 28.

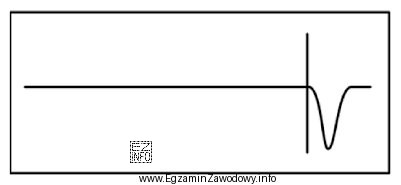

Który rodzaj uszkodzenia w miedzianej linii telekomunikacyjnej przedstawiono na rysunku?
Ilustracja przedstawia schematyczny rysunek wykresu, który może być częścią pytania egzaminacyjnego związanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zwarcie linii oznacza niepożądane połączenie elektryczne między żyłami pary (lub żyłą a ekranem/ziemią), co w pomiarach daje bardzo małą rezystancję i silne "ściągnięcie" toru. Uszkodzenia wilgocią zwykle powodują upływność i pogorszenie izolacji, a nie typowy obraz zwarcia.

Pełne wyjaśnienie:

W miedzianej linii telekomunikacyjnej zwarcie to uszkodzenie, w którym dwie żyły pary (albo żyła i element odniesienia, np. ekran/ziemia) zostają połączone zbyt małą rezystancją. Skutkuje to istotnym zaburzeniem pracy toru: linia przestaje spełniać wymagania elektryczne, a w zależności od metody diagnostycznej widać objawy takie jak bardzo niska rezystancja pętli/między żyłami, nietypowe wskazania testera lub charakterystyczny punkt zakłócenia na wykresie pomiarowym.

Odpowiedź "Zwarcie linii." jest właściwa, gdy rysunek (np. wynik pomiaru) wskazuje na stan odpowiadający zwarciu, czyli dominujący efekt to "twarde" połączenie przewodników zamiast subtelnych upływów.

  • "Mokre złącze." zwykle wiąże się z okresową upływnością i pogorszeniem izolacji w miejscu łączenia. Efekt bywa zmienny w czasie (zależny od wilgotności), a pomiar częściej pokazuje wzrost prądu upływu/spadek rezystancji izolacji, niekoniecznie pełne zwarcie.
  • "Niepełna przerwa." to stan pośredni, gdy przewodnik jest uszkodzony, ale kontakt bywa chwilowy lub przez dużą rezystancję. W praktyce daje objawy niestabilne i często "wysokorezystancyjne", co różni się od zwarcia (niska rezystancja).
  • "Zawilgocony odcinek." opisuje fragment kabla, w którym wilgoć pogarsza parametry dielektryczne izolacji. Zwykle powoduje to upływność, przesłuchy lub pogorszenie tłumienia/parametrów transmisyjnych, a nie jednoznaczne zwarcie żył.

Wskazówka egzaminacyjna: najpierw zdecyduj, czy rysunek sugeruje niski opór (zwarcie), bardzo wysoki opór (przerwa) czy upływność/zmienność (wilgoć). Dopiero potem dopasuj najbardziej precyzyjny opis uszkodzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zwarcie w miedzianej linii telekomunikacyjnej?
Zwarcie to niepożądane połączenie o małej rezystancji między żyłami pary (lub żyłą a ekranem/ziemią). Powoduje duże zakłócenie pracy toru: brak synchronizacji usług xDSL, zanik sygnału lub błędne wyniki testów. W diagnostyce szuka się bardzo niskiej rezystancji i jednoznacznego miejsca uszkodzenia.
Jak odróżnić zwarcie od przerwy na wynikach pomiaru linii miedzianej?
W przerwie typowe jest "rozłączenie" obwodu: rezystancja rośnie bardzo wysoko i często brak ciągłości pary. W zwarciu odwrotnie: opór między żyłami jest bardzo mały. Jeśli korzystasz z wykresu (np. z lokalizatora), przerwa i zwarcie dają odmienne reakcje/kształty wskazania, bo zmieniają impedancję w przeciwnych kierunkach.
Dlaczego mokre złącze nie zawsze daje objawy zwarcia?
Wilgoć częściej powoduje upływność i spadek rezystancji izolacji, a nie twarde, metaliczne połączenie żył. Objawy mogą zależeć od pogody i czasu (po wyschnięciu zanikają). Zwarcie jest zwykle bardziej stabilne i daje znacznie niższy opór między przewodnikami niż typowe "wilgotne" upływy.
Co oznacza "niepełna przerwa" w parze miedzianej?
Niepełna przerwa to uszkodzenie, w którym przewodnik jest naruszony, ale kontakt może jeszcze występować (np. przez cienkie włókna metalu, docisk, korozję). Daje to połączenie o dużej i zmiennej rezystancji. Skutkiem są niestabilne usługi, trzaski, okresowe zaniki i wyniki pomiarów trudniejsze do jednoznacznej interpretacji.
Jakie są najczęstsze przyczyny zwarć w kablach miedzianych?
Do typowych przyczyn należą uszkodzenia mechaniczne (zgniecenie, przecięcie), błędy montażowe w złączach, degradacja izolacji, zawilgocenie prowadzące do korozji oraz uszkodzenia od przepięć. W praktyce serwisowej ważne jest też sprawdzenie miejsc narażonych: studni kablowych, muf i punktów przyłączeniowych.
Kiedy zawilgocony odcinek powoduje problemy w usługach xDSL?
Najczęściej wtedy, gdy wilgoć pogarsza parametry elektryczne izolacji i zwiększa straty oraz zakłócenia w paśmie transmisyjnym. Skutkiem mogą być spadki prędkości, wzrost błędów i niestabilna synchronizacja. Co ważne, taki problem bywa sezonowy (deszcz, roztopy), więc warto korelować objawy z warunkami środowiskowymi.
Jakie pomiary pomagają potwierdzić zwarcie linii miedzianej?
W praktyce stosuje się pomiary ciągłości i rezystancji między żyłami, test izolacji (aby wykluczyć samą upływność) oraz narzędzia do lokalizacji miejsca uszkodzenia. Kluczowe jest porównanie wskazań dla różnych konfiguracji (żyła–żyła, żyła–ziemia/ekran) i sprawdzenie, czy wynik jest stabilny w czasie.
Dlaczego w zadaniach egzaminacyjnych ważny jest "rysunek" z wynikiem pomiaru?
Bo wiele usterek w torach miedzianych rozpoznaje się po charakterystycznym obrazie pomiaru, a nie tylko po opisie słownym. Egzamin sprawdza umiejętność interpretacji wyników diagnostyki: odróżnianie zwarć, przerw i usterek wilgociowych. To odpowiada realnej pracy montera podczas utrzymania sieci.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu uszkodzeń pary miedzianej?
Najczęstsze błędy to mylenie upływności z pełnym zwarciem, traktowanie niestabilnych wskazań jako przerwy oraz wybór odpowiedzi "o wilgoci" bez analizy, czy rysunek pokazuje niski opór między żyłami. Pomaga zasada: najpierw ustal, czy problem jest "niskooporowy", "wysokooporowy" czy "zmienny/upływowy".
Jak przygotować się do pytań o uszkodzenia linii miedzianej na egzaminie INF.1?
Warto przećwiczyć rozpoznawanie podstawowych typów uszkodzeń (zwarcie, przerwa, upływność) na przykładach wyników pomiarów z testerów i lokalizatorów oraz powiązać je z typowymi przyczynami w terenie (złącza, mufy, zawilgocenia). Pomaga robienie krótkich notatek: "objaw → możliwa przyczyna → pomiar potwierdzający".
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Zwarcie linii oznacza niepożądane połączenie elektryczne między żyłami pary (lub żyłą a ekranem/ziemią), co w pomiarach daje bardzo małą rezystancję i silne "ściągnięcie" toru."

Materiały:

  • Instrukcje użytkowania mierników do diagnostyki linii miedzianych (np. testery kabli/linie abonenckie) – rozdziały o interpretacji wyników
  • Podręczniki zawodowe z telekomunikacji przewodowej: linie abonenckie i uszkodzenia torów miedzianych
  • Materiały szkoleniowe operatorów/serwisu dotyczące typowych usterek i ich objawów pomiarowych
