KWALIFIKACJA ELE2 - STYCZEŃ 2023

Wyjaśnienie poprawnej odpowiedzi:

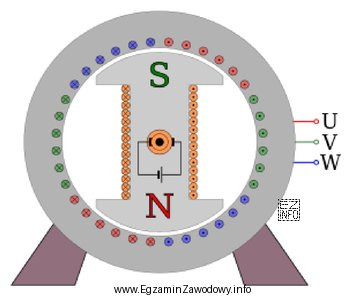

Na ilustracji przedstawiono maszynę elektryczną z wyraźnie zaznaczonymi polami magnetycznymi oznaczonymi jako S (południe) i N (północ) oraz uzwojeniem stojana rozmieszczonym wokół wirnika. Charakterystyczne dla maszyn synchronicznych jest to, że prędkość obrotowa wirnika jest zsynchronizowana z częstotliwością prądu w uzwojeniu stojana. Brak widocznych szczotek i komutatora dodatkowo potwierdza, że jest to maszyna synchroniczna, a nie komutatorowa czy asynchroniczna.
