W mechatronice bardzo często spotyka się zasilanie mieszane, czyli połączenie kilku torów energii: elektrycznego (sterowanie, czujniki, napęd silników) oraz hydraulicznego lub pneumatycznego (napęd siłowników, generowanie dużych sił).

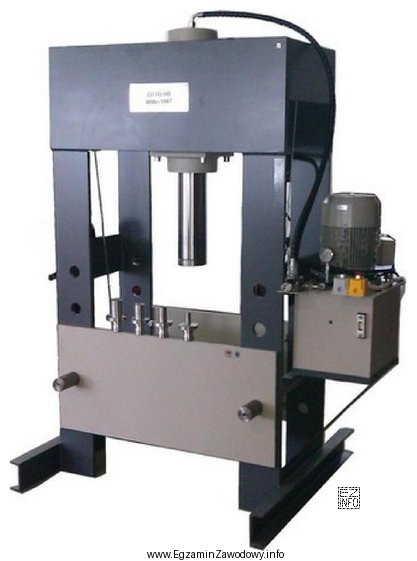

Odpowiedź "Elektryczny i hydrauliczny." jest poprawna wtedy, gdy na rysunku można rozpoznać cechy wskazujące na:

• zasilanie/sterowanie elektryczne – np. przewody elektryczne, elementy sterowania, cewki elektrozaworów, silnik elektryczny napędzający agregat;
• układ hydrauliczny – np. siłownik hydrauliczny, przewody hydrauliczne, elementy typowe dla cieczy pod ciśnieniem (agregat, rozdzielacz, połączenia o charakterze hydraulicznym).

Dlaczego pozostałe propozycje są niepoprawne?

• "Tylko pneumatyczny." – pneumatyka wykorzystuje sprężone powietrze; w typowych rozwiązaniach rozpoznaje się ją po elementach przygotowania powietrza, szybkozłączach pneumatycznych czy siłownikach pneumatycznych. Jeśli na rysunku widać elementy hydrauliczne, ta odpowiedź jest skutkiem pomylenia mediów roboczych.
• "Tylko elektryczny." – urządzenie mechatroniczne może mieć elektryczne sterowanie, ale jeśli wykonawczy napęd realizowany jest przez hydraulikę (siłownik), to nie jest to zasilanie wyłącznie elektryczne.
• "Elektryczny i pneumatyczny." – to odpowiedź częściowo zgodna (elektryka), ale błędna co do drugiego toru energii, gdyż pneumatykę zastępuje tu hydraulika. To typowy błąd polegający na wybieraniu 'pneumatyki' jako domyślnego napędu siłownika bez sprawdzenia szczegółów.

Wskazówka egzaminacyjna: najpierw ustal, jakie medium robocze napędza element wykonawczy (ciecz czy powietrze), a dopiero potem oceń, czy układ ma również tor elektryczny (sterowanie/napęd pomocniczy).
